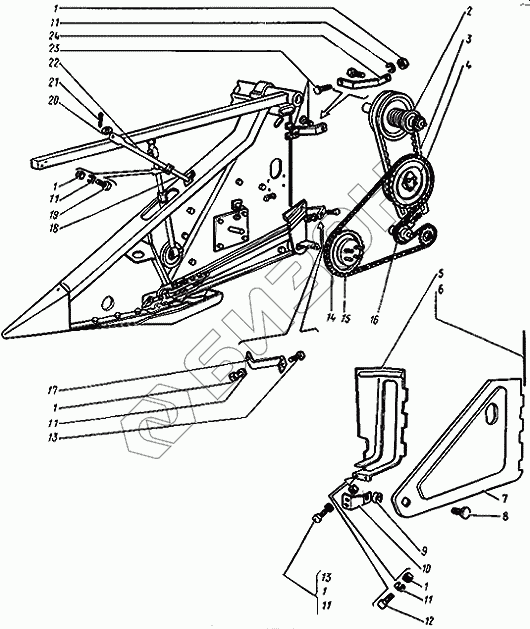

Графический каталог запасных частей к технике: КЗК Енисей 1200. Механизм левой стороны жатки
1
1
1
1
1
2
3
4
5
6
7
8
9
10
11
11
11
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-5915 | Гайка |
Загрузка ...
|
|
| 2 | 54-1-6-Б | Шкив вариатора верхний |
Загрузка ...
|
|
| 3 | 00313А | Ремень вариатора зубчатый |
Загрузка ...
|
|
| 4 | 34-1-5-А | Вал вариатора |
Загрузка ...
|
|
| 5 | 54-1-2-16-3 | Боковина |
Загрузка ...
|
|
| 6 | 54-61613 | Шомпол |
Загрузка ...
|
|
| 7 | 54-1-2-16-1 | Боковина |
Загрузка ...
|
|
| 8 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 9 | 14-00241 | Втулка |
Загрузка ...
|
|
| 10 | ЖКН-5-2-8 | Папка |
Загрузка ...
|
|
| 11 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 12 | М18Х16-7798 | Болт |
Загрузка ...
|
|
| 13 | 47 9364 1005 00 | Болт М8х20-7798 |
Загрузка ...
|
|
| 14 | 54-1-2-10А | Устройство предохранительное |
Загрузка ...
|
|
| 15 | Цепь | Цепь |
Загрузка ...
|
|
| 16 | 54-1-2-30 | Звездочка обводная |
Загрузка ...
|
|
| 17 | 54-51283 | Кронштейн |
Загрузка ...
|
|
| 18 | ЖКН-6005 | Тяга |
Загрузка ...
|
|
| 19 | 47 9364 1009 00 | Болт М8х30-7798 |
Загрузка ...
|
|
| 20 | 14-11371 | Шайба |
Загрузка ...
|
|
| 21 | 3.2Х20-397 | Шплинт |
Загрузка ...
|
|
| 22 | 54-1-2-20-1 | Тяга |
Загрузка ...
|
|
| 23 | 47 9644 1303 00 | Болт М8х25-7802 |
Загрузка ...
|
|
| 24 | 54-51284 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
