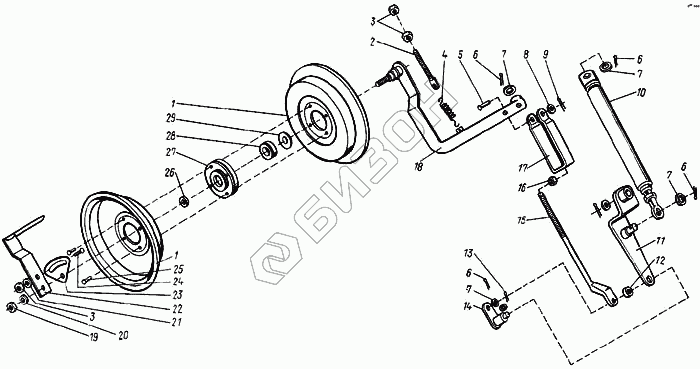

Графический каталог запасных частей к технике: КЗК Енисей 1200. Механизм отключения жатки КДМ 2-44Б
1
1
2
3
3
4
5
6
6
6
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44-40580 | Обод |
Загрузка ...
|
|
| 2 | 44-60270 | Винт с ушком |
Загрузка ...
|
|
| 3 | М8-5915 | Гайка |
Загрузка ...
|
|
| 4 | 44-60269А | Пружина |
Загрузка ...
|
|
| 5 | 10Х30-9650 | Ось |
Загрузка ...
|
|
| 6 | 4Х36-397 | Шплинт |
Загрузка ...
|
|
| 7 | 20-11371 | Шайба |
Загрузка ...
|
|
| 8 | 10-11371 | Шайба |
Загрузка ...
|
|
| 9 | 2.5Х16-397 | Шплинт |
Загрузка ...
|
|
| 10 | ГА-38000 | Гидроцилиндр вариатора скорости |
Загрузка ...
|
|
| 11 | КДМ-2-44-8 | Рычаг |
Загрузка ...
|
|
| 12 | КДМ-8569 | Втулка |
Загрузка ...
|
|
| 13 | 3.2Х20-397 | Шплинт |
Загрузка ...
|
|
| 14 | КДМ-2-44-3 | Кронштейн |
Загрузка ...
|
|
| 15 | КДМ-6243-А | Тяга |
Загрузка ...
|
|
| 16 | М12-5915 | Гайка |
Загрузка ...
|
|
| 17 | КД-5436 | Скоба |
Загрузка ...
|
|
| 18 | КДМ-2-44-1-1-А | Кронштейн |
Загрузка ...
|
|
| 19 | М14-5915 | Гайка |
Загрузка ...
|
|
| 20 | 14.65Г-6402 | Шайба |
Загрузка ...
|
|
| 21 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 22 | КД-5441-А | Кронштейн |
Загрузка ...
|
|
| 23 | КДН-4283 | Сектор |
Загрузка ...
|
|
| 24 | 47 9644 1303 00 | Болт М8х25-7802 |
Загрузка ...
|
|
| 25 | 4Х22-10299 | Заклепка |
Загрузка ...
|
|
| 26 | КДН-8100 | Втулка |
Загрузка ...
|
|
| 27 | 44-10048 | Ступица |
Загрузка ...
|
|
| 28 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 29 | 1В-47-13941 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
