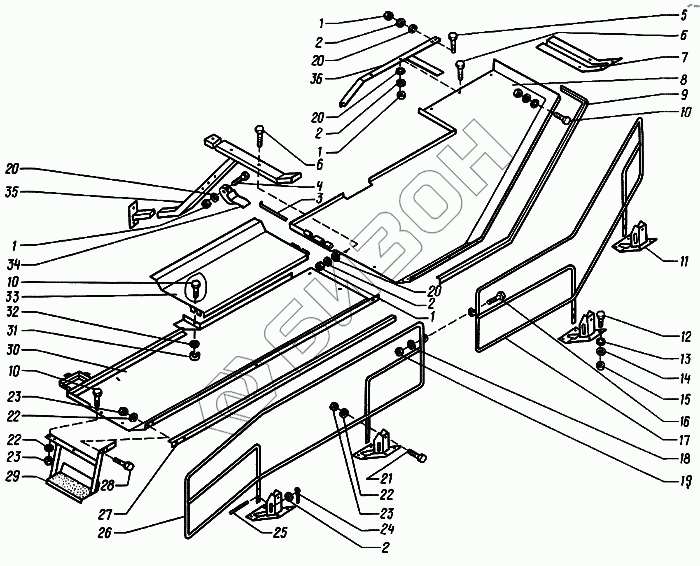

Графический каталог запасных частей к технике: КЗК Енисей 1200. Мостик переходной КДМ 0-16В
1
1
1
1
2
2
2
2
3
4
5
6
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-5915 | Гайка |
Загрузка ...
|
|
| 2 | 10-11371 | Шайба |
Загрузка ...
|
|
| 3 | 44-60424 | Ось петли |
Загрузка ...
|
|
| 4 | М10Х80-7795 | Болт |
Загрузка ...
|
|
| 5 | 47 9374 1055 00 | Болт М10х30-7796 |
Загрузка ...
|
|
| 6 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 7 | КДМ-4849 | Жесткость |
Загрузка ...
|
|
| 8 | КДМ-40918-А | Настил |
Загрузка ...
|
|
| 9 | КДМ-40397 | Обечайка мостика |
Загрузка ...
|
|
| 10 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 11 | КДМ-0-16-4 | Стойка |
Загрузка ...
|
|
| 12 | 47 9374 1113 00 | Болт М12х25-7796 |
Загрузка ...
|
|
| 13 | 12.65Г-0402 | Шайба |
Загрузка ...
|
|
| 14 | 12-11371 | Шайба |
Загрузка ...
|
|
| 15 | М12-5915 | Гайка |
Загрузка ...
|
|
| 16 | 47 9434 1003 00 | Болт М6х16-7798 |
Загрузка ...
|
|
| 17 | КДМ-0-16-3-Г | Перила задние |
Загрузка ...
|
|
| 18 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 19 | М6-5915 | Гайка |
Загрузка ...
|
|
| 20 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 21 | 47 9324 1009 00 | Болт М8х40-7795 |
Загрузка ...
|
|
| 22 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 23 | М8-5915 | Гайка |
Загрузка ...
|
|
| 24 | 3.2Х18-397 | Шплинт |
Загрузка ...
|
|
| 25 | 10Х45-9650 | Ось |
Загрузка ...
|
|
| 26 | КДМ-0-16-2-Г | Перила передние |
Загрузка ...
|
|
| 27 | КДМ-40395 | Обечайка мостика |
Загрузка ...
|
|
| 28 | 47 9376 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 29 | КДМ-0-16-5-А | Подножка |
Загрузка ...
|
|
| 30 | КДМ-40917-Б | Настил |
Загрузка ...
|
|
| 31 | М8-3032 | Гайка |
Загрузка ...
|
|
| 32 | 8-11371 | Шайба |
Загрузка ...
|
|
| 33 | КДМ-0-67 | Щиток |
Загрузка ...
|
|
| 34 | КДМ-0-16-6-3 | Крюк |
Загрузка ...
|
|
| 35 | КДМ-0-16-6-Б | Подкос средний |
Загрузка ...
|
|
| 36 | КДМ-0-16-7 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
