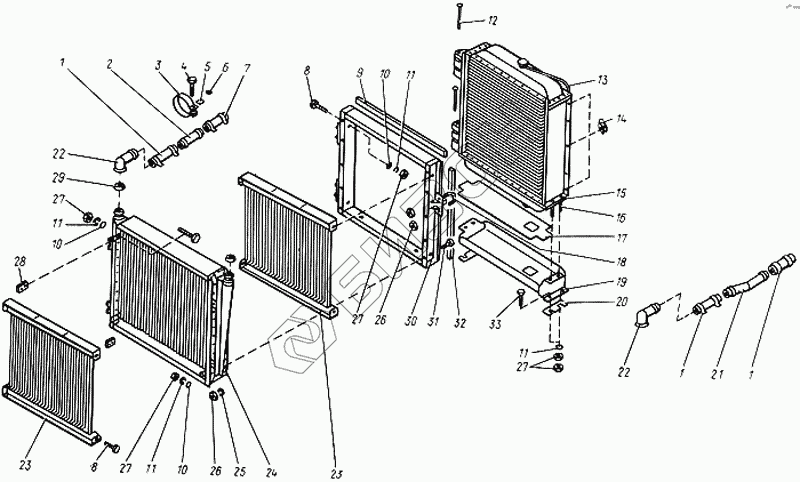

Графический каталог запасных частей к технике: КЗК Енисей 1200. Моторная группа ГСТ 3А
1
1
1
2
3
4
5
6
7
8
8
9
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
26
27
27
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГСТ-0006-01 | Шланг соединительный |
Загрузка ...
|
|
| 2 | ГСТ-8024 | Труба |
Загрузка ...
|
|
| 3 | А23.02-201 | Лента |
Загрузка ...
|
|
| 4 | М6Х35-7798 | Болт (47) |
Загрузка ...
|
|
| 5 | А23.02.164 | Шайба |
Загрузка ...
|
|
| 6 | А23.02.163 | Гайка |
Загрузка ...
|
|
| 7 | А23.02.200 | Хомут стяжной |
Загрузка ...
|
|
| 8 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 9 | ГСТ-0002 | Прокладка |
Загрузка ...
|
|
| 10 | 10-11371 | Шайба |
Загрузка ...
|
|
| 11 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 12 | 12Х115-9650 | Ось |
Загрузка ...
|
|
| 13 | КДМ-0391 | Трубка |
Загрузка ...
|
|
| 14 | 8.16.9 | Скоба |
Загрузка ...
|
|
| 15 | 54У-3-30 | Радиатор водяной |
Загрузка ...
|
|
| 16 | М10Х50-7795 | Болт |
Загрузка ...
|
|
| 17 | КД-0054 | Прокладка |
Загрузка ...
|
|
| 18 | ГСТ-6089 | Скоба |
Загрузка ...
|
|
| 19 | КД-3-9 | Траверса |
Загрузка ...
|
|
| 20 | 41080 | Прокладка |
Загрузка ...
|
|
| 21 | ГСТ-3-15-1 | Труба |
Загрузка ...
|
|
| 22 | КДМ-3-14 | Патрубок |
Загрузка ...
|
|
| 23 | 100У.08.002 | Радиатор масляной |
Загрузка ...
|
|
| 24 | ГСТ-3-50 | Радиатор воздушный |
Загрузка ...
|
|
| 25 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 26 | М8-5915 | Гайка |
Загрузка ...
|
|
| 27 | М10-5915 | Гайка |
Загрузка ...
|
|
| 28 | 44Б-50308 | Планка |
Загрузка ...
|
|
| 29 | КДМ-0464 | Кольцо уплотнительное |
Загрузка ...
|
|
| 30 | ГСТ-3-7-А | Проставка |
Загрузка ...
|
|
| 31 | 47 9376 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 32 | ГСТ-0002-01 | Прокладка |
Загрузка ...
|
|
| 33 | 47 9374 1037 00 | Болт М10х35-7796 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
