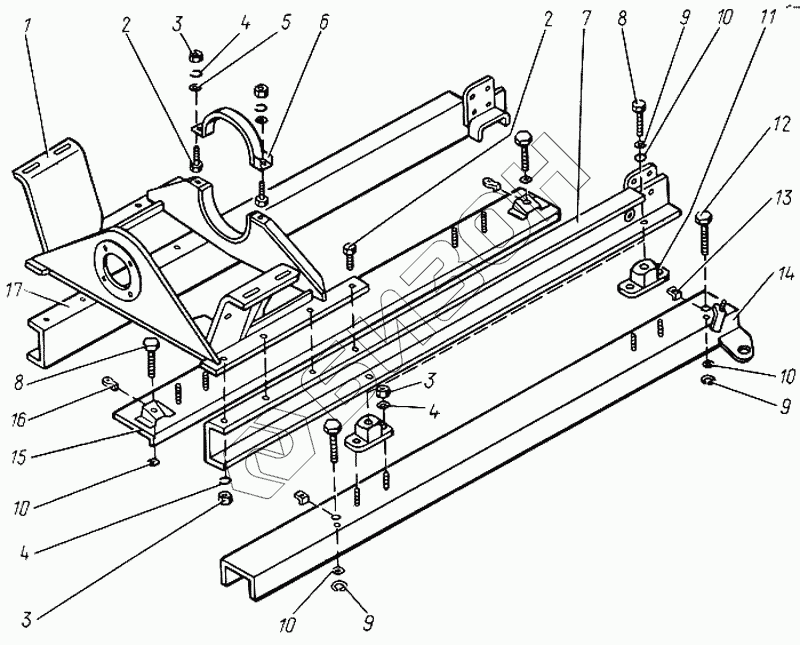

Графический каталог запасных частей к технике: КЗК Енисей 1200. Моторная группа ГСТ 3А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
3
4
4
4
5
6
7
8
8
9
9
9
10
10
10
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 ГСТ-3-1-3-А Опора
Загрузка ...
2 47 9374 1173 00 Болт М12х35-7796
Загрузка ...
3 М12-5915 Гайка
Загрузка ...
4 12.65Г-6402 Шайба
Загрузка ...
5 12-11371 Шайба
Загрузка ...
6 ГСТ-3-2 Крышка
Загрузка ...
7 ГСТ-3-1-1 Балка правая
Загрузка ...
8 47 9374 1229 00 Болт М16х55-7796
Загрузка ...
9 16-6402 Шайба
Загрузка ...
10 16-11371 Шайба
Загрузка ...
11 КДМ-3-70-А Амортизатор
Загрузка ...
12 М16Х100-7796 Болт
Загрузка ...
13 ГСТ-4025 Шайба стопорная
Загрузка ...
14 ГСТ-3-3-Б Жесткость правая
Загрузка ...
15 ГСТ-3-4-А Жесткость левая
Загрузка ...
16 КД-40211 Шайба
Загрузка ...
17 ГСТ-3-1-2 Балка левая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
