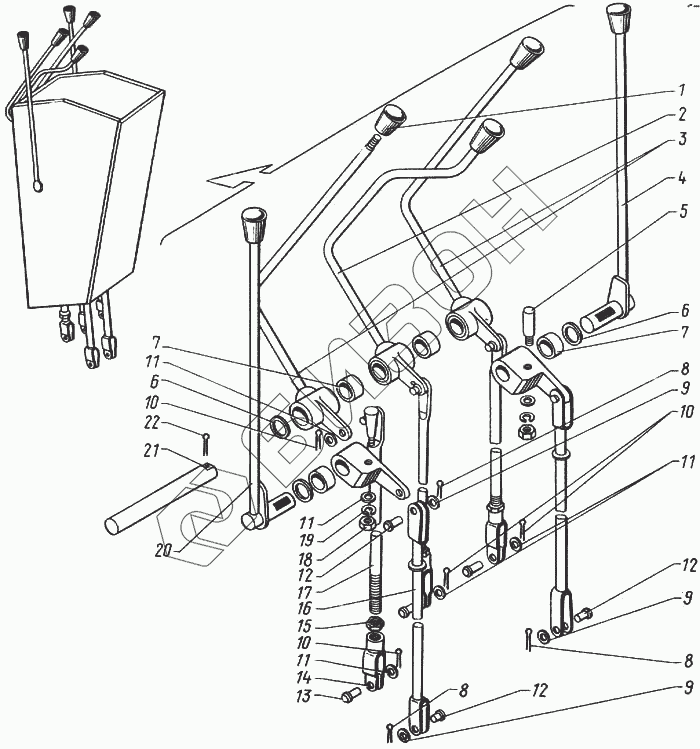

Графический каталог запасных частей к технике: КЗК Енисей 1200. Пульт управления КДМ 5-79Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
10
11
11
11
11
12
12
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 КДМ-0262 Рукоятка
Загрузка ...
2 КДМ-5-79-4 Рычаг
Загрузка ...
3 КДМ-5-79-2-Б Рычаг
Загрузка ...
4 КДМ-5-79-5-Б Рычаг
Загрузка ...
5 60994-Б Клин
Загрузка ...
6 КДМ-40826 Шайба
Загрузка ...
7 КДМ-0248 Втулка
Загрузка ...
8 2.5Х18-397 Шплинт
Загрузка ...
9 10-11371 Шайба
Загрузка ...
10 2Х16-397 Шплинт
Загрузка ...
11 8-11371 Шайба
Загрузка ...
12 10Х28-9650 Ось
Загрузка ...
13 8Х28-9650 Ось
Загрузка ...
14 54-30065А Вилка
Загрузка ...
15 М10-5915 Гайка
Загрузка ...
16 КДМ-5-79-8-Г Тяга
Загрузка ...
17 КДМ-5-5-8-А Тяга
Загрузка ...
18 М8-5915 Гайка
Загрузка ...
19 8.65Г-6402 Шайба
Загрузка ...
20 КДМ-5-79-7-А Рычаг
Загрузка ...
21 КДМ-6781-А Ось
Загрузка ...
22 4Х22-397 Шплинт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
