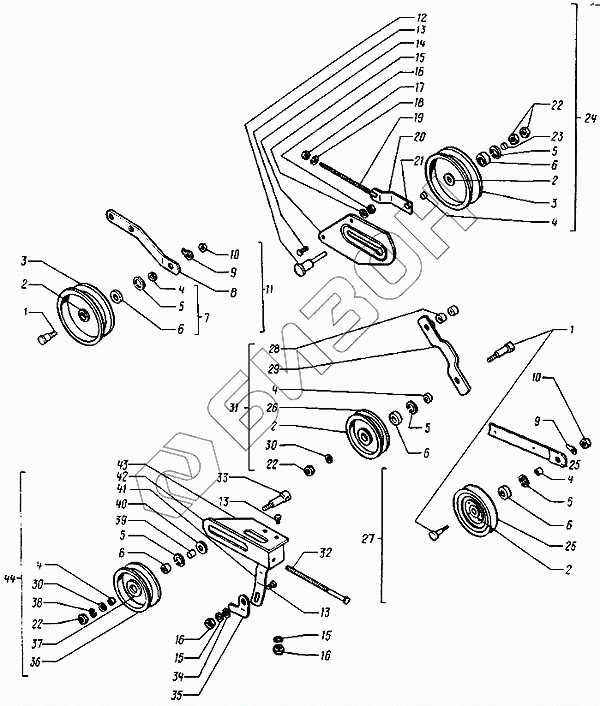

Графический каталог запасных частей к технике: КЗК Енисей 1200. Шкивы натяжные
1
1
2
2
2
2
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
10
11
12
13
13
13
14
15
15
15
16
16
16
17
18
19
20
21
22
22
22
23
24
25
26
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60372 | Ось |
Загрузка ...
|
|
| 2 | 44-10048 | Ступица |
Загрузка ...
|
|
| 3 | 44-40580 | Обод |
Загрузка ...
|
|
| 4 | 80121 | Втулка |
Загрузка ...
|
|
| 5 | 1В-47-13941 | Кольцо |
Загрузка ...
|
|
| 6 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 7 | 34-2-42-1-1Б | Обод |
Загрузка ...
|
|
| 8 | КД5134 | Рычаг |
Загрузка ...
|
|
| 9 | 14-13463 | Шайба |
Загрузка ...
|
|
| 10 | М14-5915 | Гайка |
Загрузка ...
|
|
| 11 | КД2-142 | Шкив натяжной |
Загрузка ...
|
|
| 12 | КДМ-6042 | Ось |
Загрузка ...
|
|
| 13 | 47 9644 1327 00 | Болт М10х25-7802 |
Загрузка ...
|
|
| 14 | КДМ-4608 | Кронштейн |
Загрузка ...
|
|
| 15 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 16 | М10-5915 | Гайка |
Загрузка ...
|
|
| 17 | М12-5915 | Гайка |
Загрузка ...
|
|
| 18 | 12-11371 | Шайба |
Загрузка ...
|
|
| 19 | КДМ-6031 | Винт |
Загрузка ...
|
|
| 20 | КДМ-5018 | Рычаг |
Загрузка ...
|
|
| 21 | КДМ-8001 | Втулка |
Загрузка ...
|
|
| 22 | М16-5915 | Гайка |
Загрузка ...
|
|
| 23 | 80443 | Втулка |
Загрузка ...
|
|
| 24 | КДМ-2-69-А | Шкив в сборе |
Загрузка ...
|
|
| 25 | КДМ-5387-А | Рычаг |
Загрузка ...
|
|
| 26 | 44-40579 | Обод |
Загрузка ...
|
|
| 27 | КДМ-2-127-А | Шкив натяжной |
Загрузка ...
|
|
| 28 | 10198 | Втулка |
Загрузка ...
|
|
| 29 | КДМ-2-75-1 | Рычаг |
Загрузка ...
|
|
| 30 | 16-11371 | Шайба |
Загрузка ...
|
|
| 31 | КДМ-2-75 | Шкив натяжной |
Загрузка ...
|
|
| 32 | 54-60622 | Болт |
Загрузка ...
|
|
| 33 | 54-60514 | Ось |
Загрузка ...
|
|
| 34 | 10-11371 | Шайба |
Загрузка ...
|
|
| 35 | 54-41610 | Лапка |
Загрузка ...
|
|
| 36 | КДМ-4252 | Диск |
Загрузка ...
|
|
| 37 | Н.206.22.002 | Ступица |
Загрузка ...
|
|
| 38 | 16.65Г-6402 | Шайба |
Загрузка ...
|
|
| 39 | КДМ-3028 | Втулка |
Загрузка ...
|
|
| 40 | 20-11371 | Шайба |
Загрузка ...
|
|
| 41 | КДМ-5733 | Кронштейн |
Загрузка ...
|
|
| 42 | КДМ-5734 | Кронштейн |
Загрузка ...
|
|
| 43 | КДМ-41036 | Пластина |
Загрузка ...
|
|
| 44 | КДМ-2-144В | Шкив натяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
