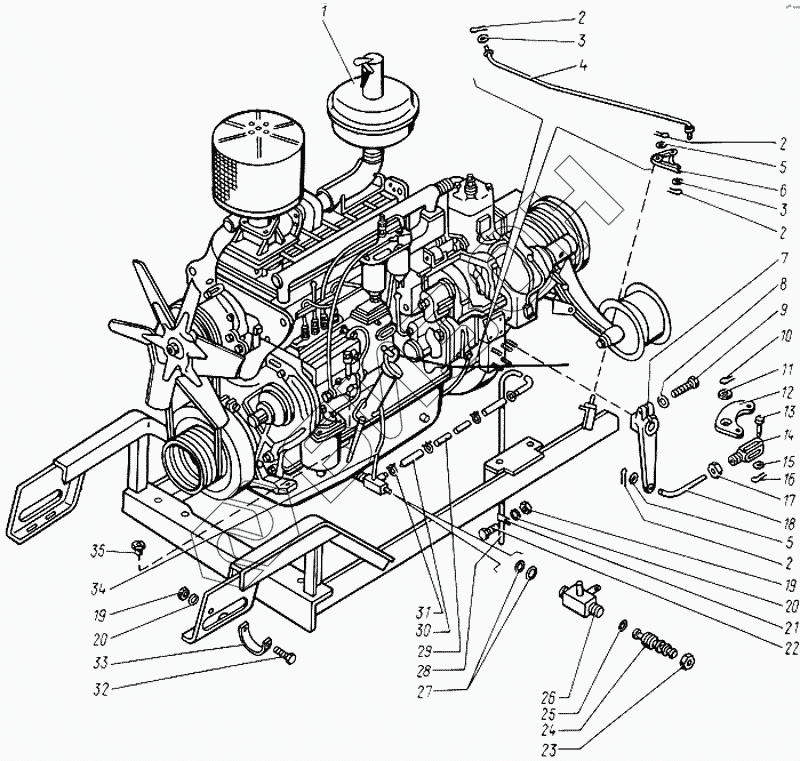

Графический каталог запасных частей к технике: КЗК Енисей 1200. Установка моторная КДМ 3К
2
2
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 22-17С1-1 | Глушитель |
Загрузка ...
|
|
| 2 | 3.2Х20-397 | Шплинт |
Загрузка ...
|
|
| 3 | 8-11371 | Шайба |
Загрузка ...
|
|
| 4 | КДМ-3-7 | Тяга |
Загрузка ...
|
|
| 5 | 12-11371 | Шайба |
Загрузка ...
|
|
| 6 | КДМ-3-49 | Рычаг |
Загрузка ...
|
|
| 7 | КДМ-6105 | Рычаг муфты |
Загрузка ...
|
|
| 8 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 9 | М12Х45-7795 | Болт |
Загрузка ...
|
|
| 10 | 4Х22-397 | Шплинт |
Загрузка ...
|
|
| 11 | 16-11371 | Шайба |
Загрузка ...
|
|
| 12 | КДМ-3-51-Б | Рычаг |
Загрузка ...
|
|
| 13 | 10Х36-9650 | Ось |
Загрузка ...
|
|
| 14 | 20101 | Вилка |
Загрузка ...
|
|
| 15 | 10-1137 | Шайба |
Загрузка ...
|
|
| 16 | 2.5Х18-397 | Шплинт |
Загрузка ...
|
|
| 17 | М12-5915 | Гайка |
Загрузка ...
|
|
| 18 | КДМ-6004 | Тяга |
Загрузка ...
|
|
| 19 | М8-5915 | Гайка |
Загрузка ...
|
|
| 20 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 21 | 8.16.9 | Скоба |
Загрузка ...
|
|
| 22 | 47 9376 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 23 | ГСТ-6060-А | Гайка |
Загрузка ...
|
|
| 24 | ГСТ-6051В | Плунжер |
Загрузка ...
|
|
| 25 | 016-020-25-1-2 | Кольцо |
Загрузка ...
|
|
| 26 | ГСТ-3-20-1-1-А | Тройник |
Загрузка ...
|
|
| 27 | ГСТ-0011 | Шайба |
Загрузка ...
|
|
| 28 | КДМ-8150 | Трубка |
Загрузка ...
|
|
| 29 | КД-8080-Б | Трубка |
Загрузка ...
|
|
| 30 | Б(I)6.3-18-29 | Рукав |
Загрузка ...
|
|
| 31 | 34-9-55-А | Хомутик |
Загрузка ...
|
|
| 32 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 33 | КДМ-5699 | Скоба |
Загрузка ...
|
|
| 34 | КДМ-0359 | Трубка |
Загрузка ...
|
|
| 35 | 54-00405 | Муфта |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
