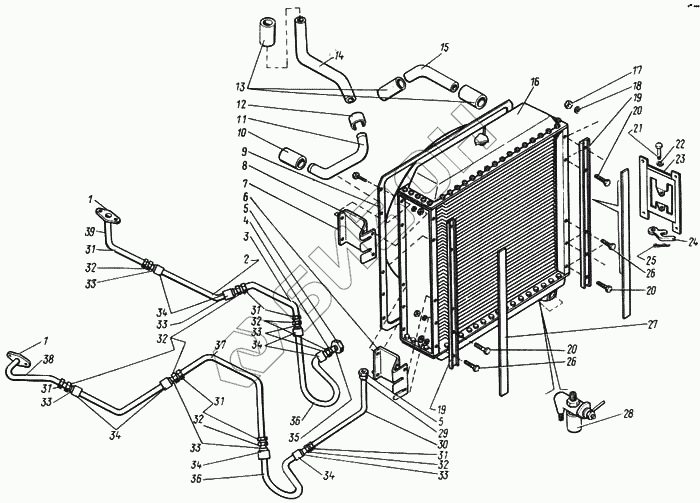

Графический каталог запасных частей к технике: КЗК Енисей 1200. Установка водяного радиатора
1
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
22
23
24
25
26
26
27
28
29
30
31
31
31
31
31
32
32
32
32
32
33
33
33
33
33
33
34
34
34
34
34
35
36
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44-40728 | Фланец |
Загрузка ...
|
|
| 2 | КДМ-0457-А | Рукав |
Загрузка ...
|
|
| 3 | КДМ-8580-Б | Трубопровод |
Загрузка ...
|
|
| 4 | КДМ-6051-01 | Штуцер приварной |
Загрузка ...
|
|
| 5 | КДМ-6356 | Гайка накидная |
Загрузка ...
|
|
| 6 | КДМ-40668 | Кронштейн |
Загрузка ...
|
|
| 7 | КДМ-40669 | Кронштейн |
Загрузка ...
|
|
| 8 | КДМ-6821 | Втулка |
Загрузка ...
|
|
| 9 | КДМ-3-23 | Диффузор |
Загрузка ...
|
|
| 10 | КДМ-0422 | Шланг соединительный |
Загрузка ...
|
|
| 11 | КДМ-3-58В | Патрубок |
Загрузка ...
|
|
| 12 | КДМ-5699 | Скоба |
Загрузка ...
|
|
| 13 | 44-00021 | Шланг |
Загрузка ...
|
|
| 14 | КДМ-8682-А | Труба |
Загрузка ...
|
|
| 15 | КДМ-8703В-01 | Труба промежуточная верхняя |
Загрузка ...
|
|
| 16 | 54У-3-30 | Радиатор водяной |
Загрузка ...
|
|
| 17 | М8-5915 | Гайка |
Загрузка ...
|
|
| 18 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 19 | КДМ-40688 | Жесткость |
Загрузка ...
|
|
| 20 | 47 9376 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 21 | 10Х40-9650 | Ось |
Загрузка ...
|
|
| 22 | 10-11371 | Шайба |
Загрузка ...
|
|
| 23 | КДМ-3-13 | Опора замка |
Загрузка ...
|
|
| 24 | КД-2001 | Замок |
Загрузка ...
|
|
| 25 | 2.5Х18-397 | Шплинт |
Загрузка ...
|
|
| 26 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 27 | КДМ-0276 | Прокладка |
Загрузка ...
|
|
| 28 | 01-176010Г | Краник |
Загрузка ...
|
|
| 29 | КДМ-6797 | Ниппель |
Загрузка ...
|
|
| 30 | КДМ-8754В | Трубопровод |
Загрузка ...
|
|
| 31 | КДМ-6051 | Штуцер приварной |
Загрузка ...
|
|
| 32 | Н.036.01.003 | Гайка накидная |
Загрузка ...
|
|
| 33 | Н.036.83.002 | Ниппель |
Загрузка ...
|
|
| 34 | Н.036.83.001 | Муфта |
Загрузка ...
|
|
| 35 | КДМ-6357 | Ниппель |
Загрузка ...
|
|
| 36 | КДМ-0457-А-01 | Рукав |
Загрузка ...
|
|
| 37 | КДМ-8755-А | Трубопровод |
Загрузка ...
|
|
| 38 | КДМ-8756-А | Трубопровод |
Загрузка ...
|
|
| 39 | КДМ-8757-А | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
