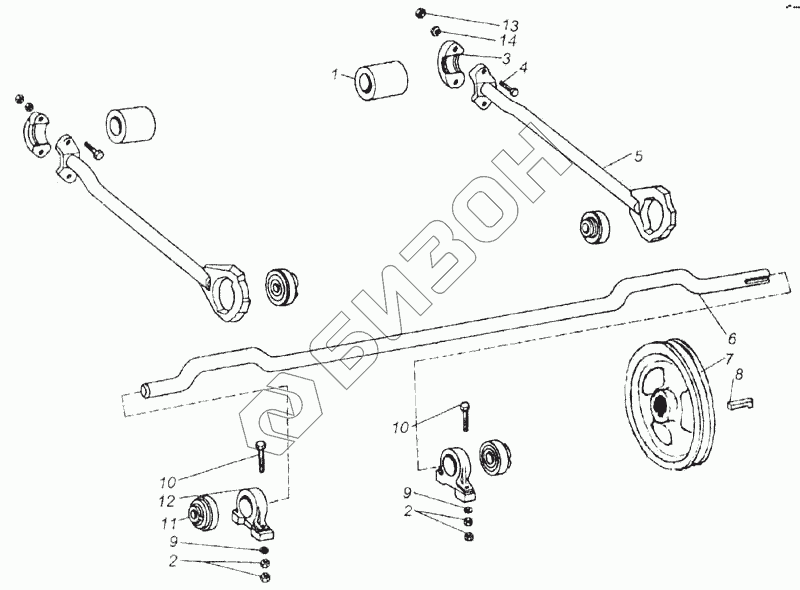

Графический каталог запасных частей к технике: КЗК Енисей 1200. Вал колебательный КДМ 2-29

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 44-00239 Втулка
Загрузка ...
2 М10Х1.25-23.4.95 Гайка
Загрузка ...
3 44-20033 Крышка
Загрузка ...
4 М10Х1.25Х80-7795 Болт
Загрузка ...
5 КДМ-2-29-1 Шатун
Загрузка ...
6 60195 Вал
Загрузка ...
7 34-2-29-1 Звездочка
Загрузка ...
8 54-61807 Шпонка
Загрузка ...
9 10-11371 Шайба
Загрузка ...
10 М10Х1.25Х45-7795 Болт
Загрузка ...
11 1680206 Подшипник
Загрузка ...
12 Н.027.004-04 Корпус подшипника
Загрузка ...
13 10.65-6402 Шайба
Загрузка ...
14 М10-23.4.95 Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
