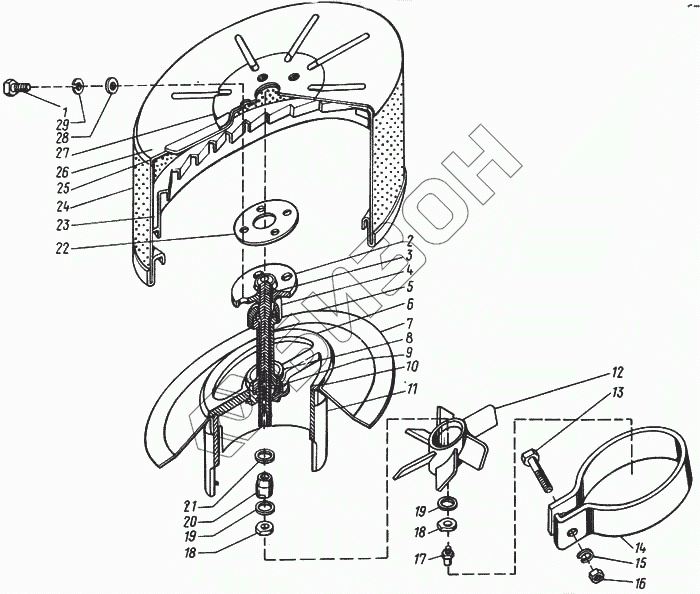

Графический каталог запасных частей к технике: КЗК Енисей 1200. Воздухозаборник вращающийся 21-12С3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М3Х12-7796 | Болт |
Загрузка ...
|
|
| 2 | 72-121.19.00 | Фланец |
Загрузка ...
|
|
| 3 | 21-1291 | Ось |
Загрузка ...
|
|
| 4 | 72-121.16.00 | Пыльник |
Загрузка ...
|
|
| 5 | 72-121.75.00 | Корпус |
Загрузка ...
|
|
| 6 | 72-121.55.00 | Траверса |
Загрузка ...
|
|
| 7 | 72-121.04.00 | Поддон |
Загрузка ...
|
|
| 8 | 72-121.17.00 | Основание траверсы |
Загрузка ...
|
|
| 9 | Н6-40-3722 | Шарик |
Загрузка ...
|
|
| 10 | СТ23-15-2.5-288 | Кольцо |
Загрузка ...
|
|
| 11 | 72-121.93.00 | Труба |
Загрузка ...
|
|
| 12 | 21-1290 | Труба воздушная |
Загрузка ...
|
|
| 13 | 47 9374 1037 00 | Болт М10х35-7796 |
Загрузка ...
|
|
| 14 | 72-122.00.00 | Хомут |
Загрузка ...
|
|
| 15 | М10-2524 | Гайка |
Загрузка ...
|
|
| 16 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | 1.1.Ц6Хр | Масленка |
Загрузка ...
|
|
| 18 | 72-121.63.00 | Контргайка |
Загрузка ...
|
|
| 19 | 72-121.18.00 | Прокладка |
Загрузка ...
|
|
| 20 | 72-121.21.00 | Корпус |
Загрузка ...
|
|
| 21 | 72-121.35.00 | Прокладка |
Загрузка ...
|
|
| 22 | 72-121.33.00 | Прокладка |
Загрузка ...
|
|
| 23 | 72-121.90.00 | Крыльчатка |
Загрузка ...
|
|
| 24 | 72-121.92.00 | Сетка |
Загрузка ...
|
|
| 25 | 72-121.14.00 | Обечайка |
Загрузка ...
|
|
| 26 | 72-121.89.00 | Крышка |
Загрузка ...
|
|
| 27 | 72-121.13.00 | Каркас |
Загрузка ...
|
|
| 28 | 8-10450 | Шайба |
Загрузка ...
|
|
| 29 | 8.65Г-6402 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
