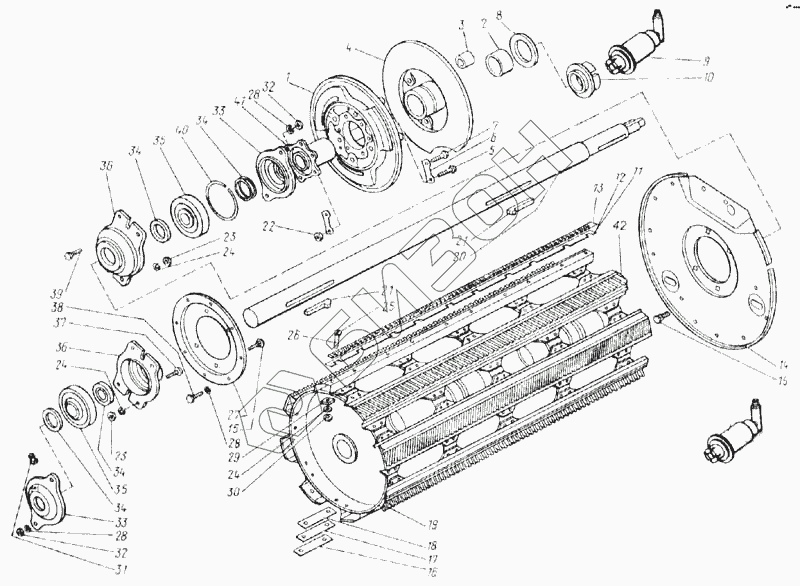

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Барабан второй (КДМ2-91Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
21
22
23
23
24
24
24
25
26
27
28
28
28
29
30
31
32
32
33
33
34
34
34
34
35
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-1073-Б | Диск |
Загрузка ...
|
|
| 2 | 54-00229 | Втулка |
Загрузка ...
|
|
| 3 | КДМ-0057 | Втулка |
Загрузка ...
|
|
| 4 | КДМ-1072-Б | Диск малый подвижный |
Загрузка ...
|
|
| 5 | КДМ-6075А | Болт специальный |
Загрузка ...
|
|
| 6 | КДМ-40781-Б | Пластина замочная |
Загрузка ...
|
|
| 7 | М14х50-7796 | Болт |
Загрузка ...
|
|
| 8 | КДМ-40763-А | Шайба |
Загрузка ...
|
|
| 9 | ГА-76010А | Гидроцилиндр |
Загрузка ...
|
|
| 10 | КДМ-6443Д | Втулка |
Загрузка ...
|
|
| 11 | 42065 | Прокладка |
Загрузка ...
|
|
| 12 | 40257 | Пластинка |
Загрузка ...
|
|
| 13 | 70045-А | Бич |
Загрузка ...
|
|
| 14 | КДМ-2-91-2-Б | Фланец |
Загрузка ...
|
|
| 15 | М12х40-7802 | Болт |
Загрузка ...
|
|
| 16 | 42000 | Пластина балансировочная |
Загрузка ...
|
|
| 17 | 41999 | Пластина балансировочная |
Загрузка ...
|
|
| 18 | 41998 | Пластина балансировочная |
Загрузка ...
|
|
| 19 | КДМ-2-8-1 | Остов барабана |
Загрузка ...
|
|
| 20 | КДМ-6029-Б | Вал барабана |
Загрузка ...
|
|
| 21 | КДМ-60087 | Шпонка специальная |
Загрузка ...
|
|
| 22 | М14-5915 | Гайка |
Загрузка ...
|
|
| 23 | М12-5915 | Гайка |
Загрузка ...
|
|
| 24 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 25 | 61389 | Болт специальный |
Загрузка ...
|
|
| 26 | 61382 | Болт специальный |
Загрузка ...
|
|
| 27 | КДМ-4137 | Фланец |
Загрузка ...
|
|
| 28 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 29 | 44-50243 | Шайба |
Загрузка ...
|
|
| 30 | М12х1.25-5915 | Гайка |
Загрузка ...
|
|
| 31 | 2.3.45.Ц6Хр | Масленка |
Загрузка ...
|
|
| 32 | М10-5915 | Гайка |
Загрузка ...
|
|
| 33 | 44Б-10090 | Крышка подшипника |
Загрузка ...
|
|
| 34 | 1-2-60х85-1 | Манжета |
Загрузка ...
|
|
| 35 | 11312 | Подшипник |
Загрузка ...
|
|
| 36 | 44Б-10089 | Корпус подшипника (47855110066) |
Загрузка ...
|
|
| 37 | М10х40-7795 | Болт |
Загрузка ...
|
|
| 38 | М10х20-7796 | Болт |
Загрузка ...
|
|
| 39 | М10х45-7795 | Болт |
Загрузка ...
|
|
| 40 | 44Б-60501 | Кольцо упорное |
Загрузка ...
|
|
| 41 | КДМ-6442 | Ступица |
Загрузка ...
|
|
| 42 | 70046-А | Бич |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
