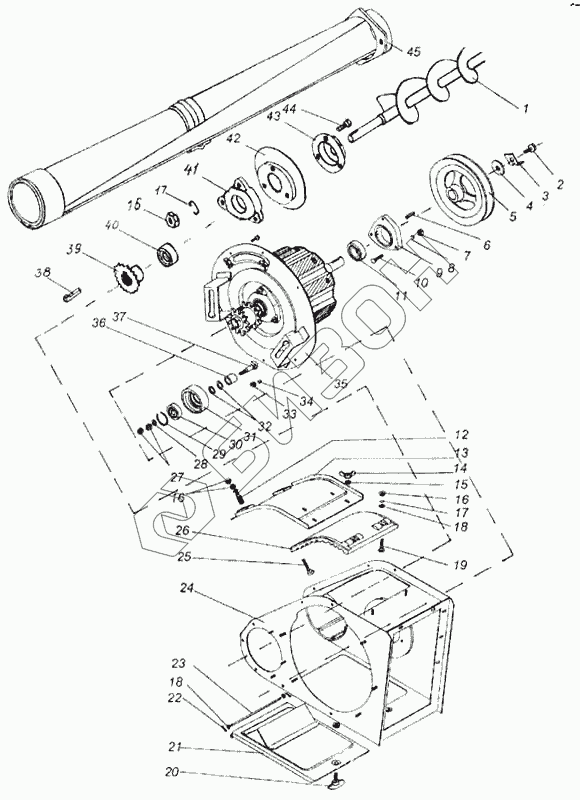

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Домолачивающее устройство (КДМ2-10Б)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ2-36-1 | Шнек |
Загрузка ...
|
|
| 2 | М12х35-7796 | Болт |
Загрузка ...
|
|
| 3 | КДМ-4120 | Шайба стопорная |
Загрузка ...
|
|
| 4 | 54-44267 | Шайба |
Загрузка ...
|
|
| 5 | КДМ-1001 | Шкив |
Загрузка ...
|
|
| 6 | 8х7х50-23360 | Шпонка |
Загрузка ...
|
|
| 7 | М10-5915 | Гайка |
Загрузка ...
|
|
| 8 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 9 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 10 | 47 9644 1328 00 | Болт М10х30-7802 |
Загрузка ...
|
|
| 11 | 580306К7С17 | Подшипник |
Загрузка ...
|
|
| 12 | КДМ-8329 | Втулка |
Загрузка ...
|
|
| 13 | КДМ-2-10-4-1-Б | Крышка |
Загрузка ...
|
|
| 14 | КДМ0-230-01 | Гайка-барашек |
Загрузка ...
|
|
| 15 | 8-6958 | Шайба |
Загрузка ...
|
|
| 16 | М8-5915 | Гайка |
Загрузка ...
|
|
| 17 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 18 | 8-11371 | Шайба |
Загрузка ...
|
|
| 19 | КДМ-6316-01 | Болт |
Загрузка ...
|
|
| 20 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 21 | КДМ-2-10-5 | Крышка в сборе |
Загрузка ...
|
|
| 22 | 2х16-397 | Шплинт |
Загрузка ...
|
|
| 23 | 54-60549 | Ось |
Загрузка ...
|
|
| 24 | КДМ-2-10-1-А | Кожух домолачивающего устройства |
Загрузка ...
|
|
| 25 | КДМ-6316 | Болт |
Загрузка ...
|
|
| 26 | КДМ-1018 | Терка |
Загрузка ...
|
|
| 27 | М16-5915 | Гайка |
Загрузка ...
|
|
| 28 | 16-11371 | Шайба |
Загрузка ...
|
|
| 29 | С47-13943 | Кольцо |
Загрузка ...
|
|
| 30 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 31 | КД-1071-А | Ролик натяжной |
Загрузка ...
|
|
| 32 | 20х1-10450 | Шайба |
Загрузка ...
|
|
| 33 | М6-5915 | Гайка |
Загрузка ...
|
|
| 34 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 35 | КДМ-2-10-2-Б | Барабан в сборе |
Загрузка ...
|
|
| 36 | КДМ-8601 | Втулка |
Загрузка ...
|
|
| 37 | 44-60219 | Ось |
Загрузка ...
|
|
| 38 | 54-61805 | Шпонка |
Загрузка ...
|
|
| 39 | КДМ2-84-2 | Звездочка в сборе |
Загрузка ...
|
|
| 40 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 41 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 42 | КДМ-4043 | Фланец |
Загрузка ...
|
|
| 43 | А54-43758 | Крышка |
Загрузка ...
|
|
| 44 | 8х30-7802 | Болт |
Загрузка ...
|
|
| 45 | 12.21.12.00.000А | Кожух |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
