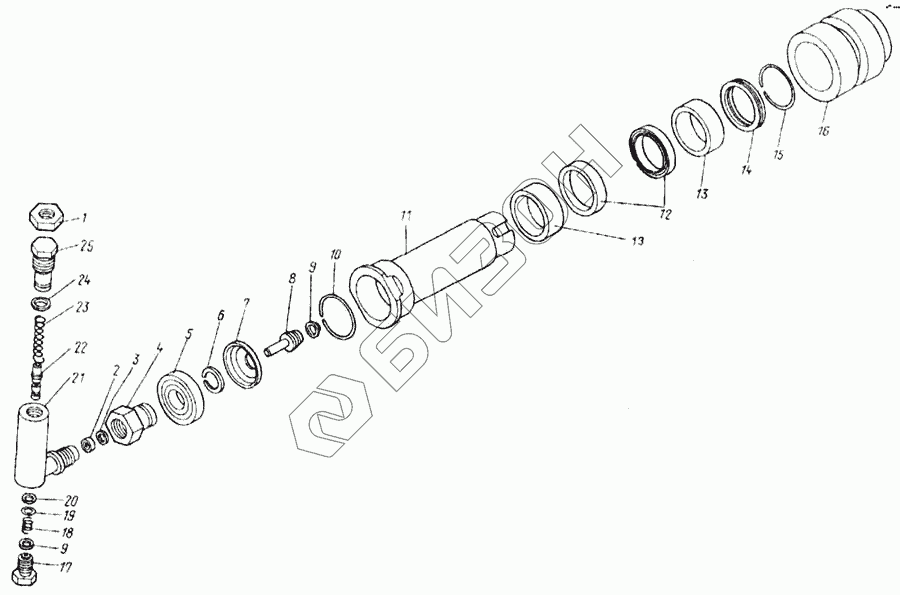

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Гидроцилиндр специальный (ГА-76010А)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М22х1,5-15552 | Гайка |
Загрузка ...
|
|
| 2 | 14х16-2 | Манжета |
Загрузка ...
|
|
| 3 | ГА-76003 | Кольцо |
Загрузка ...
|
|
| 4 | ГА-76682 | Втулка |
Загрузка ...
|
|
| 5 | 180205С17 | Подшипник |
Загрузка ...
|
|
| 6 | В25.65Г | Кольцо |
Загрузка ...
|
|
| 7 | ГА-76412 | Шайба |
Загрузка ...
|
|
| 8 | ГА-76671 | Втулка |
Загрузка ...
|
|
| 9 | 012-016-25-2-2 | Кольцо |
Загрузка ...
|
|
| 10 | ГА-76698 | Кольцо |
Загрузка ...
|
|
| 11 | ГА-76669 | Шток |
Загрузка ...
|
|
| 12 | 63х48-2 | Манжета |
Загрузка ...
|
|
| 13 | ГА-76001 | Втулка |
Загрузка ...
|
|
| 14 | ГА-76696 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | ГА-76697 | Кольцо стопорное |
Загрузка ...
|
|
| 16 | ГА-76866 | Цилиндр |
Загрузка ...
|
|
| 17 | ГА-76655 | Пробка |
Загрузка ...
|
|
| 18 | ГА-76657 | Пружина |
Загрузка ...
|
|
| 19 | ГА-76415 | Шайба |
Загрузка ...
|
|
| 20 | 008-012-25-2-2 | Кольцо |
Загрузка ...
|
|
| 21 | ГА-76080 | Корпус |
Загрузка ...
|
|
| 22 | ГА-76654 | Шток |
Загрузка ...
|
|
| 23 | ГА-76658 | Пружина |
Загрузка ...
|
|
| 24 | 014-018-25-2-2 | Кольцо |
Загрузка ...
|
|
| 25 | ГА-76653 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
