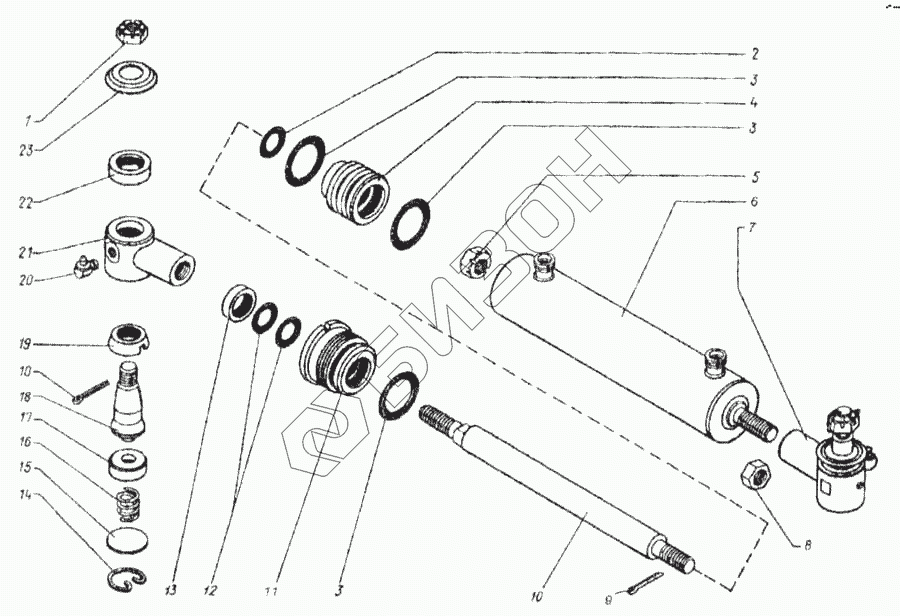

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Гидроцилиндр управляемых колес (КДМ9-678)
1
2
3
3
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М20х1.5-5935 | Гайка |
Загрузка ...
|
|
| 2 | 016-020-25-2-2 | Кольцо |
Загрузка ...
|
|
| 3 | 055-063-46-2-2 | Кольцо |
Загрузка ...
|
|
| 4 | ГЦ-63.200.16.103 | Поршень |
Загрузка ...
|
|
| 5 | М20х1.5-5935 | Гайка |
Загрузка ...
|
|
| 6 | ГЦ-63.200.16.010 | Корпус с крышкой |
Загрузка ...
|
|
| 7 | ГА-25070 | Наконечник |
Загрузка ...
|
|
| 8 | 2М22х1.5-15522 | Гайка |
Загрузка ...
|
|
| 9 | 4х36-397 | Шплинт |
Загрузка ...
|
|
| 10 | ГЦ63.200.16.603 | Шток |
Загрузка ...
|
|
| 11 | ГЦ63.200.16.101 | Крышка передняя |
Загрузка ...
|
|
| 12 | 025-031-3622 | Кольцо |
Загрузка ...
|
|
| 13 | 2-25-24841 | Грязесъемник |
Загрузка ...
|
|
| 14 | ГА-25607 | Кольцо стопорное |
Загрузка ...
|
|
| 15 | ГА-25404 | Заглушка плоская |
Загрузка ...
|
|
| 16 | 51-3093069 | Пружина |
Загрузка ...
|
|
| 17 | ГА-25403 | Пята опорная |
Загрузка ...
|
|
| 18 | ГА-25605 | Палец наконечника |
Загрузка ...
|
|
| 19 | ГА-25606 | Сухарь |
Загрузка ...
|
|
| 20 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 21 | ГА-25050 | Наконечник |
Загрузка ...
|
|
| 22 | ГА-25001 | Накладка защитная |
Загрузка ...
|
|
| 23 | ГА-25401 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
