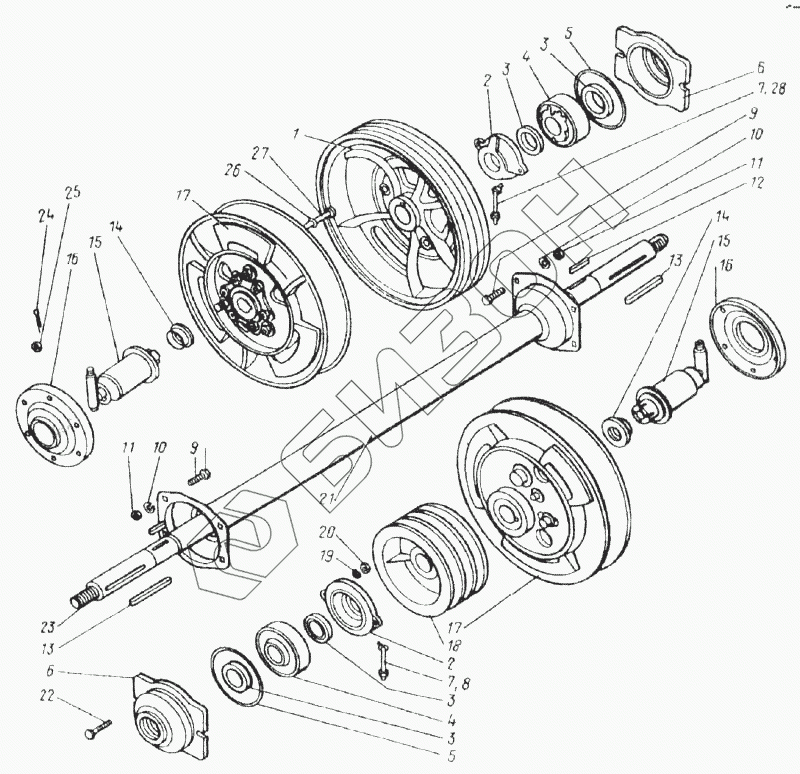

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Главный контрпривод (Енисей-1200М)
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-1021 | Шкив приемный |
Загрузка ...
|
|
| 2 | 44Б-10090 | Крышка подшипника |
Загрузка ...
|
|
| 3 | 1-60х85-1 | Манжета |
Загрузка ...
|
|
| 4 | 11312 | Подшипник |
Загрузка ...
|
|
| 5 | 44Б-60501 | Кольцо упорное |
Загрузка ...
|
|
| 6 | 44Б-10089 | Корпус подшипника (47855110066) |
Загрузка ...
|
|
| 7 | КДМ-8562 | Трубка |
Загрузка ...
|
|
| 8 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 9 | М12х40-7802 | Болт |
Загрузка ...
|
|
| 10 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | М12-5915 | Гайка |
Загрузка ...
|
|
| 12 | 14х9х63-23360 | Шпонка |
Загрузка ...
|
|
| 13 | 14х9х125-23360 | Шпонка |
Загрузка ...
|
|
| 14 | КДМ2-191А | Шайба |
Загрузка ...
|
|
| 15 | ГА-76020А | Гидроцилиндр |
Загрузка ...
|
|
| 16 | КДМ-40773-Б | Конус |
Загрузка ...
|
|
| 17 | КДМ-2-81-Б | Шкив большой |
Загрузка ...
|
|
| 18 | КДМ-1051Д | Шкив |
Загрузка ...
|
|
| 19 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 20 | М10-5915 | Гайка |
Загрузка ...
|
|
| 21 | 44Б-2-38 | Труба распорная (47855110036) |
Загрузка ...
|
|
| 22 | М10х40-7795 | Болт |
Загрузка ...
|
|
| 23 | КДМ-6010-Е | Вал главного контрпривода |
Загрузка ...
|
|
| 24 | 3.2х25-397 | Шплинт |
Загрузка ...
|
|
| 25 | М14-5919 | Гайка |
Загрузка ...
|
|
| 26 | КДМ-41016 | Шайба |
Загрузка ...
|
|
| 27 | 54-60857-А | Тяга |
Загрузка ...
|
|
| 28 | 2.3.45Ц6Хр | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
