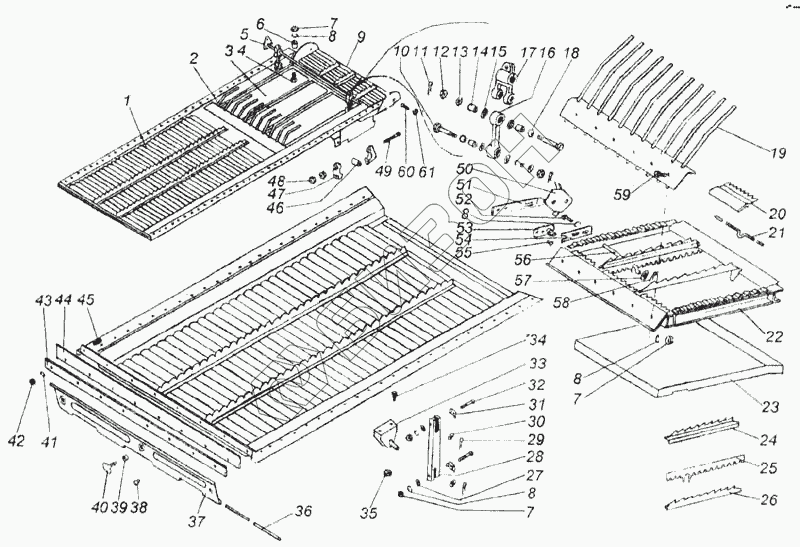

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Грохот (КДМ2-12В)
1
2
3
4
5
6
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-2-12-7 | Стрясная доска |
Загрузка ...
|
|
| 2 | КДМ2-12-2Б | Рама решета |
Загрузка ...
|
|
| 3 | КДМ-2-12-3-А | Решето верхнее |
Загрузка ...
|
|
| 4 | 8х55-7802 | Болт |
Загрузка ...
|
|
| 5 | 44-2-25Б | Труба задней подвески |
Загрузка ...
|
|
| 6 | КДМ-8111 | Втулка |
Загрузка ...
|
|
| 7 | М8-5915 | Гайка |
Загрузка ...
|
|
| 8 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 9 | КДМ-2-12-4-А | Удлинитель грохота |
Загрузка ...
|
|
| 10 | 44-60209Б | Ось |
Загрузка ...
|
|
| 11 | 3,2х25-397 | Шплинт |
Загрузка ...
|
|
| 12 | 145919 | Гайка |
Загрузка ...
|
|
| 13 | 1411371 | Шайба |
Загрузка ...
|
|
| 14 | 44-60208 | Втулка распорная |
Загрузка ...
|
|
| 15 | 1,1-25х42-1-8752 | Манжета |
Загрузка ...
|
|
| 16 | КДМ-2050 | Шатун |
Загрузка ...
|
|
| 17 | 44-20013А | Вилка |
Загрузка ...
|
|
| 18 | ШС-20К-3635 | Подшипник |
Загрузка ...
|
|
| 19 | КДМ-2-12-7-4-А | Решетка пальцевая |
Загрузка ...
|
|
| 20 | КДМ-4881 | Гребенка |
Загрузка ...
|
|
| 21 | КДМ-6546 | Ось |
Загрузка ...
|
|
| 22 | КДМ-2-12-7-2 | Решето |
Загрузка ...
|
|
| 23 | КДМ-2-12-7-6-В | Лист скатный |
Загрузка ...
|
|
| 24 | КДМ-2-12-7-2-2 | Планка верхняя |
Загрузка ...
|
|
| 25 | КДМ-4614 | Планка регулировочная |
Загрузка ...
|
|
| 26 | КДМ-4613 | Планка верхняя |
Загрузка ...
|
|
| 27 | 8-6958 | Шайба |
Загрузка ...
|
|
| 28 | 90006 | Подвеска |
Загрузка ...
|
|
| 29 | 5х36-397 | Шплинт |
Загрузка ...
|
|
| 30 | 50292 | Шайба |
Загрузка ...
|
|
| 31 | 41969 | Накладка |
Загрузка ...
|
|
| 32 | 8х70-7802 | Болт |
Загрузка ...
|
|
| 33 | КДМ-2-26 | Кронштейн подвески |
Загрузка ...
|
|
| 34 | М10х1,25-60Гх45-7795 | Болт |
Загрузка ...
|
|
| 35 | 10х1,25-7Н-23.4617472.08-92 | Гайка |
Загрузка ...
|
|
| 36 | 60394 | Ось |
Загрузка ...
|
|
| 37 | КД-4026 | Крышка люка |
Загрузка ...
|
|
| 38 | 5х16-10299 | Заклепка |
Загрузка ...
|
|
| 39 | 44-00241 | Втулка |
Загрузка ...
|
|
| 40 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 41 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 42 | 6.5915 | Гайка |
Загрузка ...
|
|
| 43 | 50460 | Планка |
Загрузка ...
|
|
| 44 | 332 | Отлив грохота |
Загрузка ...
|
|
| 45 | 6х25-7798 | Болт |
Загрузка ...
|
|
| 46 | 54-00795 | Втулка |
Загрузка ...
|
|
| 47 | 54-20146 | Крышка |
Загрузка ...
|
|
| 48 | 10-5915 | Гайка |
Загрузка ...
|
|
| 49 | 10х80-7795 | Болт |
Загрузка ...
|
|
| 50 | 12.21.09.10.000 | Сектор |
Загрузка ...
|
|
| 51 | 12.21.09.08.431 | Рычаг |
Загрузка ...
|
|
| 52 | 8х25-7796 | Болт |
Загрузка ...
|
|
| 53 | 12.21.09.08.010 | Рычаг |
Загрузка ...
|
|
| 54 | 12.21.09.00.433 | Прижим |
Загрузка ...
|
|
| 55 | 5х14-10299-80 | Заклепка |
Загрузка ...
|
|
| 56 | 12.21.16.04.604 | Колено |
Загрузка ...
|
|
| 57 | 10-11371 | Шайба |
Загрузка ...
|
|
| 58 | 3,2х16-397 | Шплинт |
Загрузка ...
|
|
| 59 | 8х20-7796 | Болт |
Загрузка ...
|
|
| 60 | 61418 | Болт |
Загрузка ...
|
|
| 61 | 61419 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
