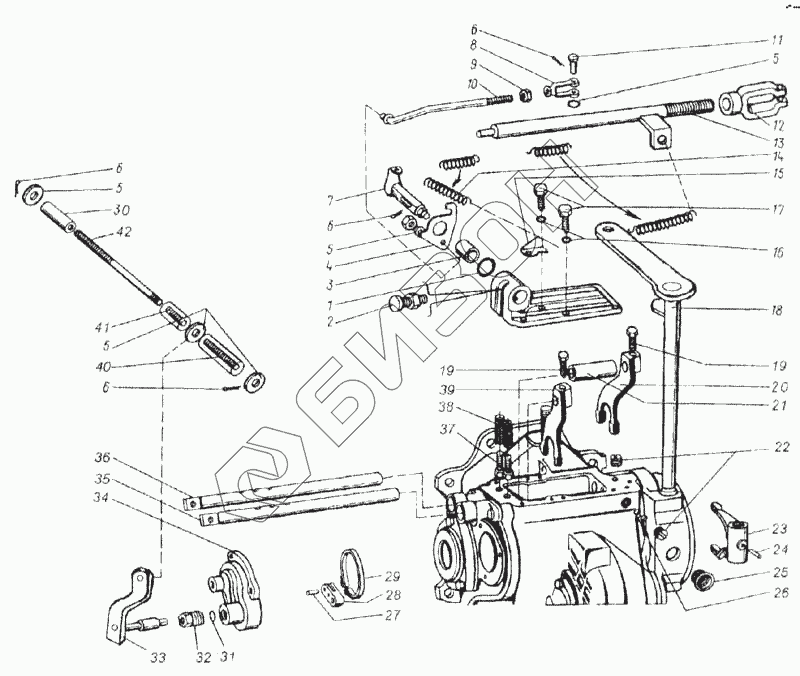

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Механизм управления (54А-4-1)
1
2
3
4
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 16х1.4-11371 | Шайба |
Загрузка ...
|
|
| 2 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 3 | 54-81547 | Втулка |
Загрузка ...
|
|
| 4 | 54-43134Б | Рычаг упорный |
Загрузка ...
|
|
| 5 | 8х1.4-11371 | Шайба |
Загрузка ...
|
|
| 6 | 2х12-397 | Шплинт |
Загрузка ...
|
|
| 7 | 54-4-1-13 | Валик |
Загрузка ...
|
|
| 7 | 54-4-1-13-Б | Валик |
Загрузка ...
|
|
| 8 | 61195 | Вилка |
Загрузка ...
|
|
| 9 | М8-5915 | Гайка |
Загрузка ...
|
|
| 10 | 62586 | Тяга механизма блокировки |
Загрузка ...
|
|
| 11 | 8х36-9650 | Ось |
Загрузка ...
|
|
| 12 | 54-30144А | Вилка |
Загрузка ...
|
|
| 13 | 54-0-32-8В | Толкатель |
Загрузка ...
|
|
| 14 | 54-60649 | Пружина |
Загрузка ...
|
|
| 15 | 54-41472 | Кронштейн |
Загрузка ...
|
|
| 16 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | 47 9373 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 18 | 54-4-4-1-12В | Рычаг упорный |
Загрузка ...
|
|
| 19 | 60671-Б | Болт |
Загрузка ...
|
|
| 20 | 60661-А | Вилка |
Загрузка ...
|
|
| 21 | 80418 | Втулка |
Загрузка ...
|
|
| 22 | 60670 | Пробка |
Загрузка ...
|
|
| 23 | 54-20069 | Вилка |
Загрузка ...
|
|
| 24 | 8х40-3129 | Штифт |
Загрузка ...
|
|
| 25 | 44-00202 | Пробка |
Загрузка ...
|
|
| 26 | 6.10-60-3721 | Шарик |
Загрузка ...
|
|
| 27 | 6х16-3128 | Штифт |
Загрузка ...
|
|
| 28 | 54-30125 | Серьга |
Загрузка ...
|
|
| 29 | 54-43830 | Лента |
Загрузка ...
|
|
| 30 | 54-81546 | Трубка |
Загрузка ...
|
|
| 31 | Н1-18х14-2 | Кольцо |
Загрузка ...
|
|
| 32 | 54-61626 | Гайка |
Загрузка ...
|
|
| 33 | 54-44619 | Рычаг |
Загрузка ...
|
|
| 34 | 54-10022Ж | Крышка |
Загрузка ...
|
|
| 35 | 54-60631-А | Шток |
Загрузка ...
|
|
| 36 | 54-60632 | Шток |
Загрузка ...
|
|
| 37 | 61165-А | Фиксатор |
Загрузка ...
|
|
| 38 | 61166 | Пружина |
Загрузка ...
|
|
| 39 | 54-60639-А | Вилка |
Загрузка ...
|
|
| 40 | 54-62581 | Пружина |
Загрузка ...
|
|
| 41 | 54-62582 | Пружина |
Загрузка ...
|
|
| 42 | 54-62580 | Тяга механизма блокировки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
