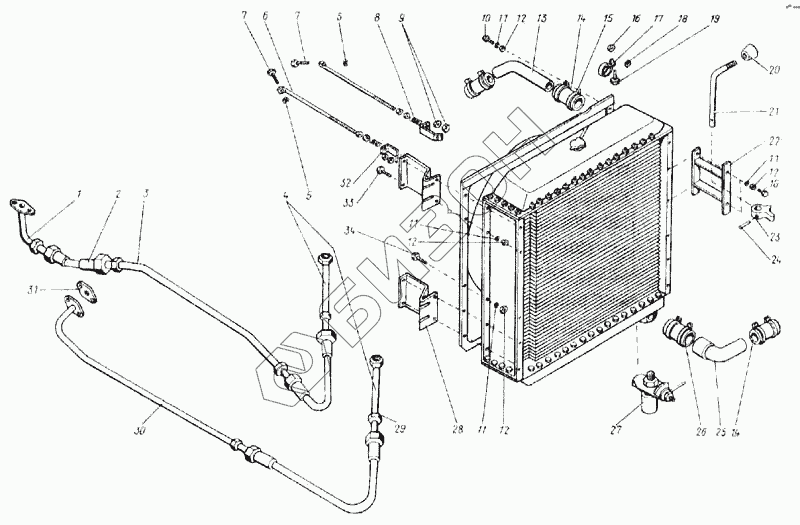

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Моторная группа (ГСТ3К)
1
2
3
4
5
5
6
7
7
8
9
10
10
11
11
11
11
12
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГСТ3-13-1А | Трубопровод |
Загрузка ...
|
|
| 2 | Н.036.84.010 | Рукав |
Загрузка ...
|
|
| 3 | ГСТ-3-13-2 | Трубопровод |
Загрузка ...
|
|
| 4 | КДМ-3-53-1В | Трубопровод |
Загрузка ...
|
|
| 5 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 6 | КДН-6107 | Растяжка |
Загрузка ...
|
|
| 7 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 8 | КД-6699 | Пружина |
Загрузка ...
|
|
| 9 | М12-5915 | Гайка |
Загрузка ...
|
|
| 10 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 11 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 12 | М8-5915 | Гайка |
Загрузка ...
|
|
| 13 | КДМ-8703-В | Труба промежуточная |
Загрузка ...
|
|
| 14 | 44-00021 | Шланг |
Загрузка ...
|
|
| 15 | А23.02.160 | Хомут |
Загрузка ...
|
|
| 16 | А23.02.163 | Гайка |
Загрузка ...
|
|
| 17 | А23.02.181 | Лента |
Загрузка ...
|
|
| 18 | А23.02.164 | Шайба |
Загрузка ...
|
|
| 19 | 47 9434 1011 00 | Болт М6х35-7798 |
Загрузка ...
|
|
| 20 | КДМ-0262 | Рукоятка |
Загрузка ...
|
|
| 21 | ГСТ-6090 | Ручка |
Загрузка ...
|
|
| 22 | ГСТ-3-33 | Замок |
Загрузка ...
|
|
| 23 | ГСТ-2007 | Замок |
Загрузка ...
|
|
| 24 | 4х22-10299 | Заклепка |
Загрузка ...
|
|
| 25 | ГСТ-3-29-А | Патрубок |
Загрузка ...
|
|
| 26 | КДМ-0422 | Шланг соединительный |
Загрузка ...
|
|
| 27 | 01-176 | Кран |
Загрузка ...
|
|
| 28 | ГСТ-3-30 | Кронштейн |
Загрузка ...
|
|
| 29 | Н.036.84.030 | Рукав |
Загрузка ...
|
|
| 30 | ГСТ3-12-1А | Трубопровод |
Загрузка ...
|
|
| 31 | 44-00175 | Прокладка |
Загрузка ...
|
|
| 32 | КД-5041 | Скоба |
Загрузка ...
|
|
| 33 | 47 9373 1007 00 | Болт М8х25-7796 |
Загрузка ...
|
|
| 34 | 47 9374 1003 00 | Болт М8х16-7796 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
