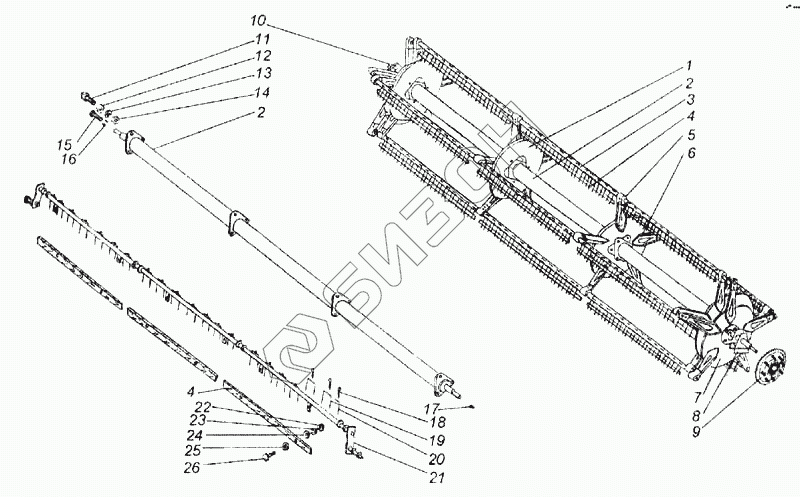

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Мотовило (ЖКН5-1-01)
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН-4052 | Диск |
Загрузка ...
|
|
| 2 | ЖКН5-1-5 | Труба мотовила |
Загрузка ...
|
|
| 3 | ЖКН5-1-1-01 | Граблина |
Загрузка ...
|
|
| 4 | ЖКН9002 | Лопасть |
Загрузка ...
|
|
| 5 | ЖКН4053 | Скоба |
Загрузка ...
|
|
| 6 | 3518050-14158 | Луч |
Загрузка ...
|
|
| 7 | ЖКН6-1-7А | Эксцентрик |
Загрузка ...
|
|
| 8 | ЖКН6-1-14 | Ползун левый |
Загрузка ...
|
|
| 9 | 54-1-2-10А | Устройство предохранительное |
Загрузка ...
|
|
| 10 | ЖКН6-1-13 | Ползун правый |
Загрузка ...
|
|
| 11 | М12-8qх25.66.016-7796 | Болт |
Загрузка ...
|
|
| 12 | 12.01.019-11371 | Шайба |
Загрузка ...
|
|
| 13 | 12.65Г019-6402 | Шайба |
Загрузка ...
|
|
| 14 | М12-7Н.5019-5915 | Гайка |
Загрузка ...
|
|
| 15 | М10-8qх20.66.019-7796 | Болт |
Загрузка ...
|
|
| 16 | 10.65Г019-6402 | Шайба |
Загрузка ...
|
|
| 17 | 8х7х70-23360 | Шпонка |
Загрузка ...
|
|
| 18 | 60280 | Шплинт специальный |
Загрузка ...
|
|
| 19 | 60279 | Граблина |
Загрузка ...
|
|
| 20 | 60278 | Граблина крайняя |
Загрузка ...
|
|
| 21 | ЖКН5-1-1-1-01 | Труба граблины |
Загрузка ...
|
|
| 22 | М8-7Н.5.019-5915 | Гайка |
Загрузка ...
|
|
| 23 | 8.65Г019-6402 | Шайба |
Загрузка ...
|
|
| 24 | 8х1,4.01.019-11371 | Шайба |
Загрузка ...
|
|
| 25 | 8.01.019-6958 | Шайба |
Загрузка ...
|
|
| 26 | М8-8qх25.66.019-7796 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
