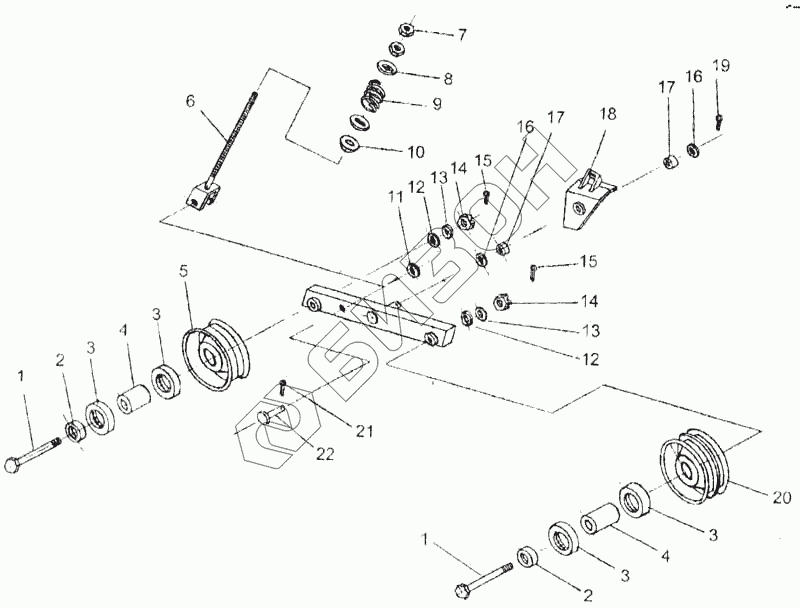

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Натяжное устройство (КДМ-175А)
1
1
2
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44Б-60436 | Ось |
Загрузка ...
|
|
| 2 | 60290 | Кольцо стопорное |
Загрузка ...
|
|
| 3 | 180204 | Подшипник |
Загрузка ...
|
|
| 4 | 44-00312 | Втулка |
Загрузка ...
|
|
| 5 | ПУН00.460 | Шкив |
Загрузка ...
|
|
| 6 | КДМ0-175-5 | Тяга |
Загрузка ...
|
|
| 7 | М16 | Гайка |
Загрузка ...
|
|
| 8 | 16 | Шайба |
Загрузка ...
|
|
| 9 | КДМ-6155 | Пружина |
Загрузка ...
|
|
| 10 | 44Б-60433 | Шайба |
Загрузка ...
|
|
| 11 | 12 | Шайба |
Загрузка ...
|
|
| 12 | 42135 | Шайба |
Загрузка ...
|
|
| 13 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 14 | М14 | Гайка |
Загрузка ...
|
|
| 15 | 3.2х32 | Шплинт |
Загрузка ...
|
|
| 16 | 41046 | Шайба |
Загрузка ...
|
|
| 17 | 10198 | Втулка |
Загрузка ...
|
|
| 18 | КДМ0-175-1 | Опора |
Загрузка ...
|
|
| 19 | 5х36 | Шплинт |
Загрузка ...
|
|
| 20 | КДМ-1019 | Шкив |
Загрузка ...
|
|
| 21 | 3.25 | Шплинт |
Загрузка ...
|
|
| 22 | 12х50 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
