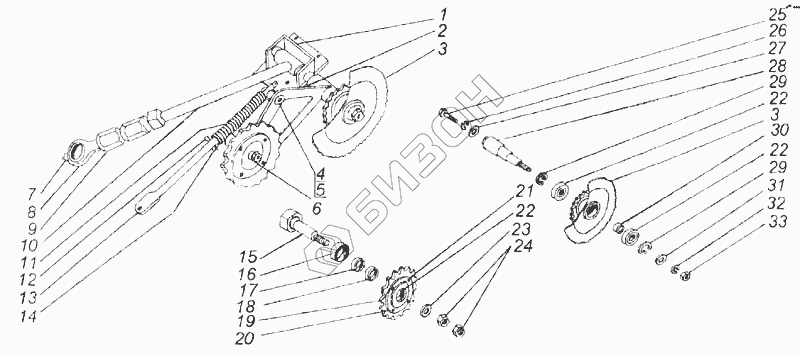

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Привод мотовила (ЖКН5-12)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН6-36-7 | Плита с кронштейном |
Загрузка ...
|
|
| 2 | ЖКН5-12-2 | Кронштейн со втулками |
Загрузка ...
|
|
| 3 | ЖКН6-36-1-1 | Блок звездочек |
Загрузка ...
|
|
| 4 | ЖКН-4200 | Кольцо |
Загрузка ...
|
|
| 5 | ЖКН-6063 | Палец |
Загрузка ...
|
|
| 6 | ЖКН5-4-1 | Звездочка натяжная |
Загрузка ...
|
|
| 7 | 1.3УХЛ1-19853 | Масленка |
Загрузка ...
|
|
| 8 | ЖКН5-34 | Головка со втулкой |
Загрузка ...
|
|
| 9 | ЖКН5-12-3-01 | Гайка стяжная |
Загрузка ...
|
|
| 10 | ЖКН5-12-4 | Тяга со втулкой |
Загрузка ...
|
|
| 11 | ЖКН-6062 | Пружина |
Загрузка ...
|
|
| 12 | 4х36.019-397 | Шплинт |
Загрузка ...
|
|
| 13 | ЖКН-8087 | Тяга |
Загрузка ...
|
|
| 14 | С20.01.019-10450 | Шайба |
Загрузка ...
|
|
| 15 | ЖКН-6064 | Ось |
Загрузка ...
|
|
| 16 | 61415 | Шайба зубчатая |
Загрузка ...
|
|
| 17 | 42136 | Шайба регулировочная |
Загрузка ...
|
|
| 18 | 42135 | Шайба |
Загрузка ...
|
|
| 19 | ЖКН-4061 | Звездочка |
Загрузка ...
|
|
| 20 | ЖКН-4079 | Крышка |
Загрузка ...
|
|
| 21 | 4х18-10299 | Заклепка |
Загрузка ...
|
|
| 22 | 180204-8882 | Шарикоподшипник |
Загрузка ...
|
|
| 23 | ЖКН-6054 | Втулка |
Загрузка ...
|
|
| 24 | М14-7Н.6.019-5915 | Гайка |
Загрузка ...
|
|
| 25 | М10-8qх20.66.019-7798 | Болт |
Загрузка ...
|
|
| 26 | 10.65Г-019-6402 | Шайба |
Загрузка ...
|
|
| 27 | С10.01.019-6958 | Шайба |
Загрузка ...
|
|
| 28 | ЖКН-6039 | Ось |
Загрузка ...
|
|
| 29 | В47.65Г-13943 | Кольцо |
Загрузка ...
|
|
| 30 | ЖКН-8048 | Втулка |
Загрузка ...
|
|
| 31 | 16.01.019-11371 | Шайба |
Загрузка ...
|
|
| 32 | 16.65Г-019-6402 | Шайба |
Загрузка ...
|
|
| 33 | М16-7Н.6.019-5915 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
