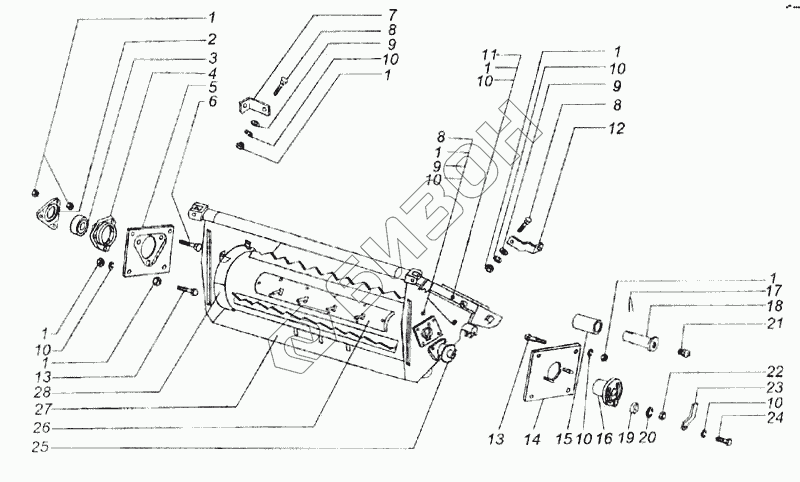

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Проставка (ЖКН5-5)
1
1
1
1
1
1
1
1
2
3
4
5
6
7
8
8
8
9
9
9
10
10
10
10
10
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-5915 | Гайка |
Загрузка ...
|
|
| 2 | А54-42343 | Крышка |
Загрузка ...
|
|
| 3 | 1680207С17 | Подшипник |
Загрузка ...
|
|
| 4 | Н027105 | Корпус подшипника |
Загрузка ...
|
|
| 5 | ЖКН-4222 | Плита |
Загрузка ...
|
|
| 6 | М10х40-7802 | Болт |
Загрузка ...
|
|
| 7 | ЖКН5-5-7-01 | Кронштейн |
Загрузка ...
|
|
| 8 | 47 9644 1327 00 | Болт М10х25-7802 |
Загрузка ...
|
|
| 9 | 10-11371 | Шайба |
Загрузка ...
|
|
| 10 | 10-65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | М10х50-7802 | Болт |
Загрузка ...
|
|
| 12 | ЖКН5-5-8 | Кронштейн |
Загрузка ...
|
|
| 13 | М10х35-7796 | Болт |
Загрузка ...
|
|
| 14 | ЖКН5-5-5-1 | Плита |
Загрузка ...
|
|
| 15 | 60502 | Ролик |
Загрузка ...
|
|
| 16 | 54-10122 | Втулка |
Загрузка ...
|
|
| 17 | 5х36-397 | Шплинт |
Загрузка ...
|
|
| 18 | 61160 | Палец |
Загрузка ...
|
|
| 19 | 20012 | Шайба |
Загрузка ...
|
|
| 20 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 21 | 1,34хЛ1-19853 | Масленка |
Загрузка ...
|
|
| 22 | М12-5915 | Гайка |
Загрузка ...
|
|
| 23 | 50034 | Рычаг |
Загрузка ...
|
|
| 24 | М10х20-7796 | Болт |
Загрузка ...
|
|
| 25 | ЖКН5-5-3 | Вал контрприводной |
Загрузка ...
|
|
| 26 | ЖКН5-5-2 | Битер |
Загрузка ...
|
|
| 27 | ЖКН5-5-1 | Корпус проставки |
Загрузка ...
|
|
| 28 | ЖКН5-5-6 | Ограждение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
