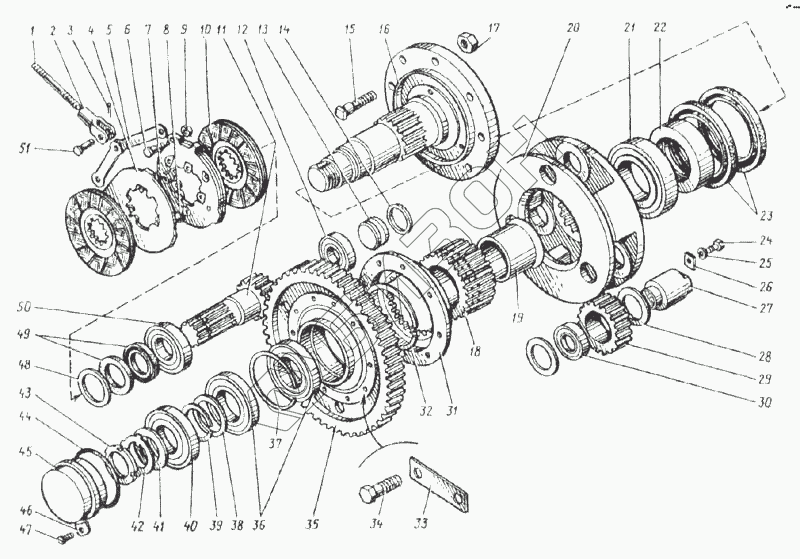

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Редуктор бортовой
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МВГ-12.03.688 | Тяга |
Загрузка ...
|
|
| 2 | МВГ-12.03.306 | Вилка |
Загрузка ...
|
|
| 3 | 3,2х16-397 | Шплинт |
Загрузка ...
|
|
| 4 | МВГ-12.03.115 | Диск |
Загрузка ...
|
|
| 5 | МВГ-12.03.442 | Тяга |
Загрузка ...
|
|
| 6 | МВГ-12.03.677 | Палец |
Загрузка ...
|
|
| 7 | МВГ-12.03.678 | Пружина |
Загрузка ...
|
|
| 8 | 22,225-100 | Шарик |
Загрузка ...
|
|
| 9 | М8-5915 | Гайка |
Загрузка ...
|
|
| 10 | МВГ-12.03.050 | Накладка фрикционная армированная |
Загрузка ...
|
|
| 11 | МВГ-12.03.672 | Вал-шестерня |
Загрузка ...
|
|
| 12 | 12507КМ-8328 | Подшипник |
Загрузка ...
|
|
| 13 | МВГ-12.03.675 | Пробка |
Загрузка ...
|
|
| 14 | 034-040-36-9833 | Кольцо |
Загрузка ...
|
|
| 15 | МВГ-12.03.674 | Болт специальный |
Загрузка ...
|
|
| 15 | МВГ-12.03.664 | Болт левый |
Загрузка ...
|
|
| 16 | МВГ-12.03.040 | Ось колеса |
Загрузка ...
|
|
| 17 | МВГ-12.03.663 | Гайка левая |
Загрузка ...
|
|
| 17 | 75Ш-16.066 | Гайка правая |
Загрузка ...
|
|
| 18 | МВГ-12.03.684 | Шестерня солнечная |
Загрузка ...
|
|
| 19 | МВГ-12.03.803 | Втулка |
Загрузка ...
|
|
| 20 | МВГ-12.03.304 | Водило |
Загрузка ...
|
|
| 21 | 7519А-333 | Подшипник |
Загрузка ...
|
|
| 21 | 7519 | Подшипник |
Загрузка ...
|
|
| 22 | МВГ-12.03.665 | Втулка |
Загрузка ...
|
|
| 23 | 1-160х190-8752 | Манжета |
Загрузка ...
|
|
| 24 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 25 | 10Т-6402 | Шайба |
Загрузка ...
|
|
| 26 | МВГ-12.03.443 | Проставка |
Загрузка ...
|
|
| 27 | МВГ-12.03.681 | Ось сателлита |
Загрузка ...
|
|
| 28 | МВГ-12.03.444 | Шайба |
Загрузка ...
|
|
| 29 | МВГ-12.03.682 | Сателлит |
Загрузка ...
|
|
| 30 | КК62х70х52Е-24310 | Подшипник |
Загрузка ...
|
|
| 31 | МВГ-12.03.685 | Муфта соединительная |
Загрузка ...
|
|
| 32 | С145-13940 | Кольцо |
Загрузка ...
|
|
| 33 | МВГ-12.03.446 | Планка |
Загрузка ...
|
|
| 34 | 47 9374 1115 00 | Болт М12х30-7796 |
Загрузка ...
|
|
| 35 | МВГ-12.03.686 | Колесо зубчатое |
Загрузка ...
|
|
| 36 | 215К5-8338 | Подшипник |
Загрузка ...
|
|
| 37 | С130-13943 | Кольцо |
Загрузка ...
|
|
| 38 | МВГ-12.03.436 | Шайба |
Загрузка ...
|
|
| 39 | С-75-13942 | Кольцо |
Загрузка ...
|
|
| 40 | 7513А-333 | Подшипник |
Загрузка ...
|
|
| 40 | 7513К | Подшипник |
Загрузка ...
|
|
| 41 | МВГ-12.03.436 | Шайба |
Загрузка ...
|
|
| 42 | МВГ-12.03.437 | Шайба замочная |
Загрузка ...
|
|
| 43 | М56х2-11871 | Гайка |
Загрузка ...
|
|
| 44 | 120-126-36-9833 | Кольцо |
Загрузка ...
|
|
| 45 | МВГ-12.03.028 | Стакан |
Загрузка ...
|
|
| 46 | МВГ-12.03.434 | Стопор |
Загрузка ...
|
|
| 47 | ВМ8х17-17475 | Винт |
Загрузка ...
|
|
| 48 | МВГ-12.03.439 | Кольцо |
Загрузка ...
|
|
| 49 | 1-55х80-1-8752 | Манжета |
Загрузка ...
|
|
| 50 | 42211КМ-8728 | Подшипник |
Загрузка ...
|
|
| 51 | 12х32-9650 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
