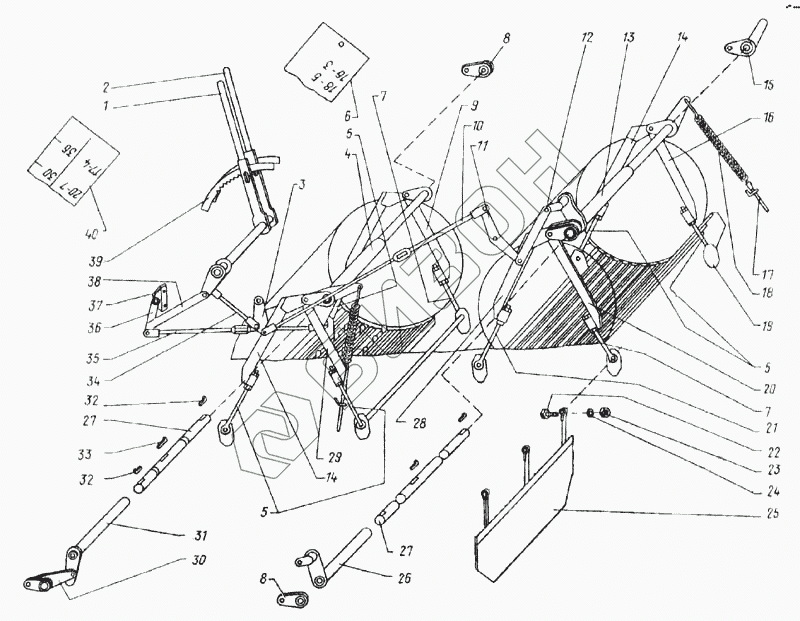

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Регулировка подбарабаний
1
2
3
4
5
5
5
6
7
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ-5-44-5-А | Рычаг |
Загрузка ...
|
|
| 2 | КДМ-5-44-2-А | Рычаг |
Загрузка ...
|
|
| 3 | КДМ-2-170-А | Рычаг |
Загрузка ...
|
|
| 4 | КДМ-2-67-01 | Вал торсиона |
Загрузка ...
|
|
| 5 | КДМ-6063 | Болт регулировочный |
Загрузка ...
|
|
| 6 | КДМ-040-Б-01 | Табличка |
Загрузка ...
|
|
| 7 | КДМ-6034-01 | Болт регулировочный |
Загрузка ...
|
|
| 8 | КДМ-2-66-2 | Рычаг |
Загрузка ...
|
|
| 9 | КДМ-2-71-01 | Тяга задняя |
Загрузка ...
|
|
| 10 | КДМ-2-1 | Тяга регулируемая |
Загрузка ...
|
|
| 11 | КДМ-2-169-А | Рычаг |
Загрузка ...
|
|
| 12 | КДМ-2-167-А | Тяга |
Загрузка ...
|
|
| 13 | КДМ-2-66-Б-01 | Вал торсиона |
Загрузка ...
|
|
| 14 | КДМ-2-52 | Тяга передняя |
Загрузка ...
|
|
| 15 | КДМ-2-58 | Рычаг |
Загрузка ...
|
|
| 16 | КДМ-2-68-01 | Тяга задняя |
Загрузка ...
|
|
| 17 | КДМ-6890 | Тяга |
Загрузка ...
|
|
| 18 | КДМ-6464 | Пружина |
Загрузка ...
|
|
| 19 | КДМ-4142-10 | Заслонка |
Загрузка ...
|
|
| 20 | КДМ-2-71 | Тяга задняя |
Загрузка ...
|
|
| 21 | КДМ-6034 | Болт регулировочный |
Загрузка ...
|
|
| 22 | 47 9434 1005 00 | Болт М6х20-7798 |
Загрузка ...
|
|
| 23 | М6-5915 | Гайка |
Загрузка ...
|
|
| 24 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 25 | КДМ-2-84-А | Фартук |
Загрузка ...
|
|
| 26 | КДМ-2-66-1-Б | Труба торсиона |
Загрузка ...
|
|
| 27 | КДМ-6050-А-01 | Вал торсиона |
Загрузка ...
|
|
| 28 | КДМ-2-70 | Тяга передняя левая |
Загрузка ...
|
|
| 29 | КДМ-2-68 | Тяга |
Загрузка ...
|
|
| 30 | КДМ-2-67-2 | Рычаг |
Загрузка ...
|
|
| 31 | КДМ-2-67-1 | Труба торсиона |
Загрузка ...
|
|
| 32 | 54-61809 | Шпонка |
Загрузка ...
|
|
| 33 | 54-61810 | Шпонка |
Загрузка ...
|
|
| 34 | КДМ-2-168-А | Тяга |
Загрузка ...
|
|
| 35 | КДМ-2-64 | Тяга |
Загрузка ...
|
|
| 36 | КДМ-2-177 | Рычаг |
Загрузка ...
|
|
| 37 | КДМ-2-99 | Кронштейн |
Загрузка ...
|
|
| 38 | КДМ-2-167-01-А | Тяга |
Загрузка ...
|
|
| 39 | КДМ-40586-А | Сектор |
Загрузка ...
|
|
| 40 | КДМ-0405-Б | Табличка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
