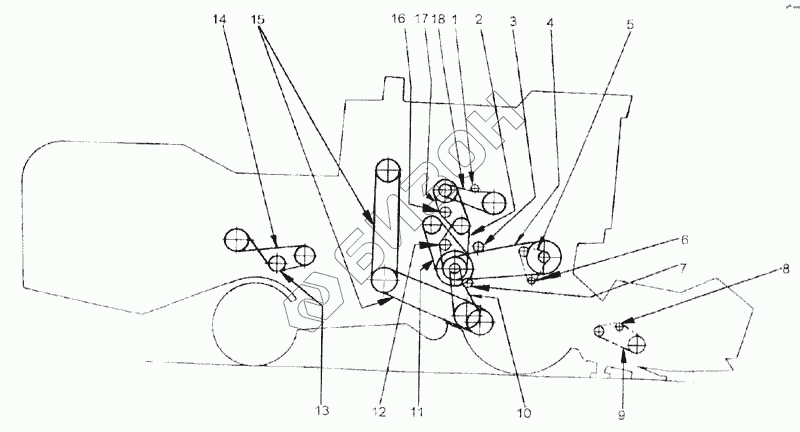

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Схема передач правой стороны
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 54-1-2-30 | Звездочка обводная |
Загрузка ...
|
|
| 2 | Цепь ПР25,4-6000 п=64 зв | Цепь ПР25,4-6000 п=64 зв |
Загрузка ...
|
|
| 3 | 54-1-20-30 | Звездочка обводная |
Загрузка ...
|
|
| 4 | Цепь ПР 19,05-3180 п=120 зв | Цепь ПР 19,05-3180 п=120 зв |
Загрузка ...
|
|
| 5 | Цепь ПР 19,05-3180 116 зв | Цепь ПР 19,05-3180 116 зв |
Загрузка ...
|
|
| 6 | Звездочка натяжная | Звездочка натяжная |
Загрузка ...
|
|
| 7 | Цепь ПР 19,05-3180 п=108 зв | Цепь ПР 19,05-3180 п=108 зв |
Загрузка ...
|
|
| 8 | Ремень 28х16-1450 | Ремень 28х16-1450 |
Загрузка ...
|
|
| 9 | Цепь ПР 25,4-6000 п=104 зв | Цепь ПР 25,4-6000 п=104 зв |
Загрузка ...
|
|
| 10 | 00167-А | Ремень клиновой специальный |
Загрузка ...
|
|
| 11 | Ремень С(В)-3750IVПСХ | Ремень С(В)-3750IVПСХ |
Загрузка ...
|
|
| 12 | Цепь ПР 19,05-3180 54 зв | Цепь ПР 19,05-3180 54 зв |
Загрузка ...
|
|
| 13 | 34-2-41-11 | Звездочка натяжная |
Загрузка ...
|
|
| 14 | КДМ-2-22-6-А | Цепь зернового элеватора |
Загрузка ...
|
|
| 14 | 08.140.000 | Цепь зернового элеватора |
Загрузка ...
|
|
| 15 | Цепь ПР 19,05-3180 47 зв | Цепь ПР 19,05-3180 47 зв |
Загрузка ...
|
|
| 16 | Цепь ПР 19,05-3180 120 зв | Цепь ПР 19,05-3180 120 зв |
Загрузка ...
|
|
| 17 | Ремень С(В)-4750IVПСХ | Ремень С(В)-4750IVПСХ |
Загрузка ...
|
|
| 18 | КДМ-3-19 | Шкив натяжной |
Загрузка ...
|
|
| 19 | Цепь ПР 19,05-3180 58 зв | Цепь ПР 19,05-3180 58 зв |
Загрузка ...
|
|
| 20 | КДМ-2-188 | Звездочка натяжная |
Загрузка ...
|
|
| 21 | КДМ-2-23-5-Б | Цепь колосового элеватора |
Загрузка ...
|
|
| 21 | 08.140.000-01 | Цепь колосового элеватора |
Загрузка ...
|
|
| 22 | КДМ-2-75-А | Шкив натяжной |
Загрузка ...
|
|
| 23 | Ремень Д( Г)-5300IVПСХ | Ремень Д( Г)-5300IVПСХ |
Загрузка ...
|
|
| 24 | Ремень С(В)-3750IVПСХ | Ремень С(В)-3750IVПСХ |
Загрузка ...
|
|
| 25 | Цепь ПР 19,05-3180 88 зв | Цепь ПР 19,05-3180 88 зв |
Загрузка ...
|
|
| 26 | Ремень Д(Г)-4500IVПСХ | Ремень Д(Г)-4500IVПСХ |
Загрузка ...
|
|
| 27 | КД2-142 | Шкив натяжной |
Загрузка ...
|
|
| 28 | 44-0-23-2-А | Звездочка натяжная |
Загрузка ...
|
|
| 29 | Цепь ПР19,05-3180 42 зв | Цепь ПР19,05-3180 42 зв |
Загрузка ...
|
|
| 30 | Ремень С-2120Т | Ремень С-2120Т |
Загрузка ...
|
|
| 31 | 34-2-42Б | Шкив натяжной контрпривода |
Загрузка ...
|
|
| 32 | КДМ2-108 | Шкив натяжной |
Загрузка ...
|
|
| 33 | КДМ-2-88 | Звездочка натяжная |
Загрузка ...
|
|
| 34 | Ремень 28х16-1450 | Ремень 28х16-1450 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
