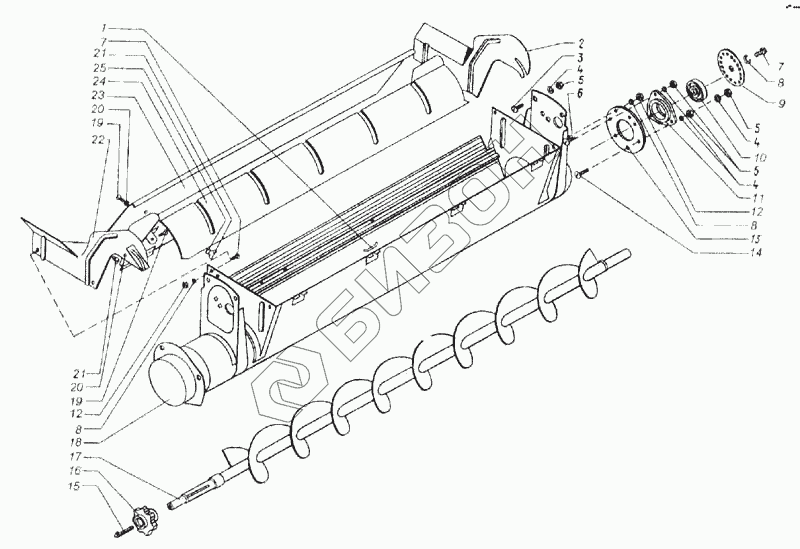

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Шнек колосовой (КДМ2-19Г)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
5
5
5
6
7
7
8
8
8
9
10
11
12
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4х45-397 Шплинт
Загрузка ...
2 КД2-17 Щит правый
Загрузка ...
3 47 9644 1327 00 Болт М10х25-7802
Загрузка ...
4 10.65Г-6402 Шайба
Загрузка ...
5 М10-5915 Гайка
Загрузка ...
6 47 9644 1328 00 Болт М10х30-7802
Загрузка ...
7 47 9374 1003 00 Болт М8х16-7796
Загрузка ...
8 8.65Г-6402 Шайба
Загрузка ...
9 КДМ-41206А Диск
Загрузка ...
10 1680205К7С17 Подшипник
Загрузка ...
11 Н.027.103 Корпус подшипника
Загрузка ...
12 М8-5915 Гайка
Загрузка ...
13 КДМ2-19-10А Фланец
Загрузка ...
14 М10х40-7802 Болт
Загрузка ...
15 54-60807 Шпонка
Загрузка ...
16 КДМ-3049 Звездочка
Загрузка ...
17 КДМ-2-19-2-Г Шнек
Загрузка ...
18 КДМ-2-19-1 Кожух колосового шнека
Загрузка ...
19 47 9644 1284 00 Болт М6х20-7802
Загрузка ...
20 6-11371 Шайба
Загрузка ...
21 М6-3032 Гайка
Загрузка ...
22 КД2-14 Щит левый
Загрузка ...
23 44-40020 Доска выдвижная
Загрузка ...
24 44-2-13-1А Доска откидная
Загрузка ...
25 6.65Г-6402 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
