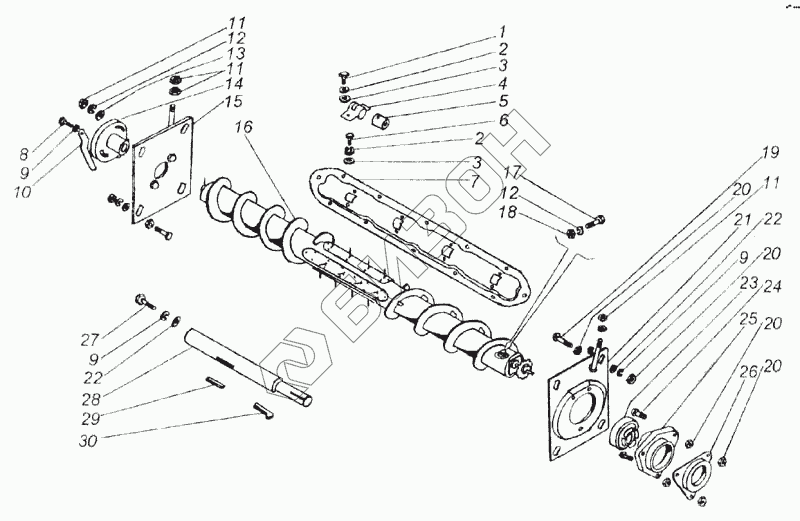

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Шнек жатки (ЖКН5-2-36)
1
2
2
3
3
4
5
6
7
8
9
9
9
10
11
11
11
12
12
13
14
15
16
17
18
19
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 47 9374 1005 00 | Болт М8х20-7796 |
Загрузка ...
|
|
| 2 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 3 | 8х1,4-11371 | Шайба |
Загрузка ...
|
|
| 4 | 54-1-2-2-7 | Обойма |
Загрузка ...
|
|
| 5 | 54-00348 | Глазок |
Загрузка ...
|
|
| 6 | 47 9374 1003 00 | Болт М8х16-7796 |
Загрузка ...
|
|
| 7 | ЖКН-4402 | Крышка |
Загрузка ...
|
|
| 8 | М10х20-7798 | Болт |
Загрузка ...
|
|
| 9 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 10 | 50034 | Рычаг |
Загрузка ...
|
|
| 11 | М12-5915 | Гайка |
Загрузка ...
|
|
| 12 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 13 | 20012 | Шайба |
Загрузка ...
|
|
| 14 | 54-10122 | Втулка |
Загрузка ...
|
|
| 15 | ЖКН4-2-38 | Плита |
Загрузка ...
|
|
| 16 | ЖКН5-2-36 | Шнек |
Загрузка ...
|
|
| 17 | М12х1,25х65-7795 | Болт |
Загрузка ...
|
|
| 18 | М12х1,25-5915 | Гайка |
Загрузка ...
|
|
| 19 | 47 9364 1057 00 | Болт М10х35-7798 |
Загрузка ...
|
|
| 20 | М10-5915 | Гайка |
Загрузка ...
|
|
| 21 | ЖКН4-2-37 | Плита |
Загрузка ...
|
|
| 22 | С10-11371 | Шайба |
Загрузка ...
|
|
| 23 | 1680207С17 | Подшипник |
Загрузка ...
|
|
| 24 | М10х40-7802 | Болт |
Загрузка ...
|
|
| 25 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 26 | А54-42343 | Крышка |
Загрузка ...
|
|
| 27 | 47 9374 1053 00 | Болт М10х25-7796 |
Загрузка ...
|
|
| 28 | ЖКН-6067 | Ось шнека |
Загрузка ...
|
|
| 29 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 30 | 8х7х70-24068 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
