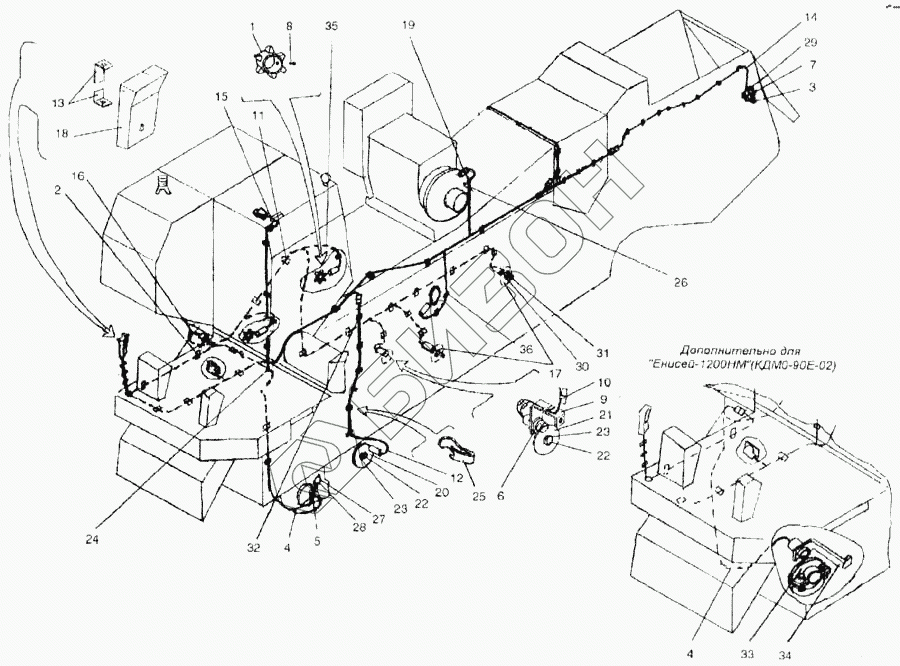

Графический каталог запасных частей к технике: КЗК Енисей 1200М. Система контрольно-измерительная (КДМ0-90Е)
1
2
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД-1120В | Звездочка (475141673) |
Загрузка ...
|
|
| 2 | КДМ-41248 | Скоба |
Загрузка ...
|
|
| 2 | КДМ-41248 | Скоба |
Загрузка ...
|
|
| 3 | ВК2-А2 | Включатель |
Загрузка ...
|
|
| 3 | ВК2-А2 | Включатель |
Загрузка ...
|
|
| 4 | КДМ-0-90-4-Г | Провод датчика скорости |
Загрузка ...
|
|
| 5 | КДМ-5070Б | Кронштейн |
Загрузка ...
|
|
| 6 | ПРП-1М | Преобразователь первичный |
Загрузка ...
|
|
| 6 | ПРП-1М | Преобразователь первичный |
Загрузка ...
|
|
| 7 | КДМ-0343 | Колпачок |
Загрузка ...
|
|
| 8 | М6х14-1485 | Винт |
Загрузка ...
|
|
| 9 | 12.21.05.00.423 | Кронштейн |
Загрузка ...
|
|
| 10 | КДМ-0505 | Хомут |
Загрузка ...
|
|
| 11 | НА78-005 | Скоба |
Загрузка ...
|
|
| 12 | КДМ0-90-7 | Провод датчика очистки |
Загрузка ...
|
|
| 13 | 12С.07.00.00.508 | Кронштейн |
Загрузка ...
|
|
| 14 | КДМ7-49 | Провод копнителя |
Загрузка ...
|
|
| 15 | КДМ7-51 | Провод сигнализатора |
Загрузка ...
|
|
| 16 | 12С.07.16.00.000 | Жгут правый |
Загрузка ...
|
|
| 17 | КДМ-41206А | Диск |
Загрузка ...
|
|
| 18 | АП134.00.00.000 | Панель приборная |
Загрузка ...
|
|
| 19 | ПрП-3М | Преобразователь первичный |
Загрузка ...
|
|
| 20 | КДМ-4698 | Формиратор сигнала |
Загрузка ...
|
|
| 21 | КДМ-4697 | Формиратор сигнала |
Загрузка ...
|
|
| 22 | М10х20-7796 | Болт |
Загрузка ...
|
|
| 23 | 10-6402 | Шайба |
Загрузка ...
|
|
| 24 | НА78-003 | Скоба |
Загрузка ...
|
|
| 25 | КДМ-41200 | Зажим |
Загрузка ...
|
|
| 26 | КДМ-5843 | Скоба |
Загрузка ...
|
|
| 27 | М12х25-7796 | Болт |
Загрузка ...
|
|
| 28 | 12-6402 | Шайба |
Загрузка ...
|
|
| 29 | КД(18К)7-43 | Провод |
Загрузка ...
|
|
| 29 | КД(18К)7-43 | Провод |
Загрузка ...
|
|
| 30 | 47 9374 1003 00 | Болт М8х16-7796 |
Загрузка ...
|
|
| 31 | 8-6402 | Шайба |
Загрузка ...
|
|
| 32 | КД-5241 | Скоба |
Загрузка ...
|
|
| 33 | КДМ-1137 | Полукольцо (для Енисей-1200НМ) |
Загрузка ...
|
|
| 34 | КДМ-5847 | Кронштейн (для Енисей-1200НМ) |
Загрузка ...
|
|
| 35 | 12С.07.20.00.000 | Провод датчика 2-го барабана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
