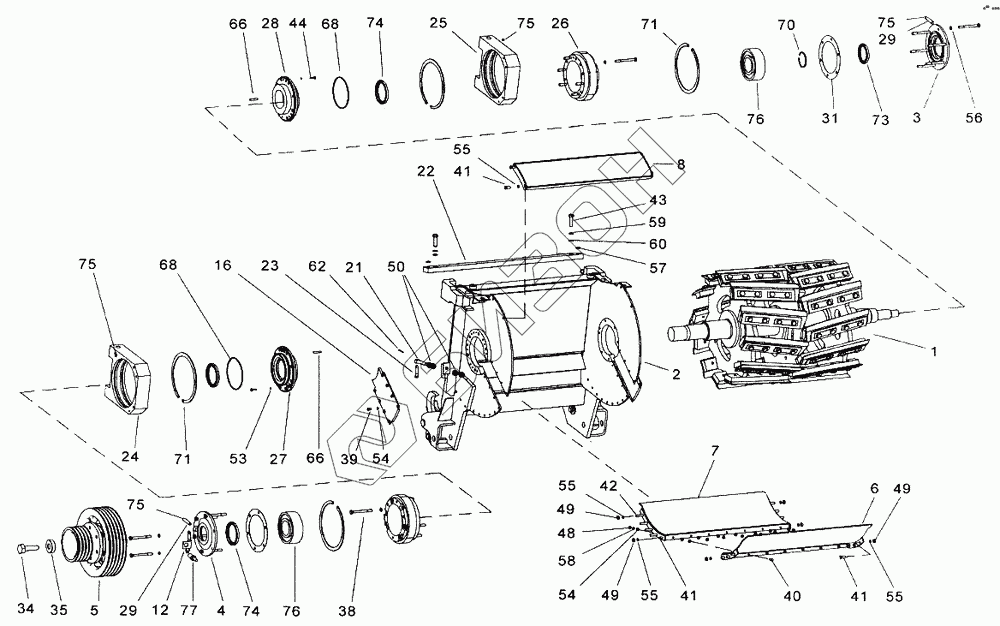

Графический каталог запасных частей к технике: КЗК Енисей-324. Аппарат измельчающий
1
2
3
4
5
6
7
8
12
16
21
22
23
24
25
26
27
28
29
29
31
34
35
38
39
40
41
41
41
42
43
44
48
49
49
49
50
53
54
54
55
55
55
55
56
57
58
59
60
62
66
66
68
68
70
71
71
73
74
74
75
75
75
75
76
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.20.01.85.000Б | Барабан |
Загрузка ...
|
|
| 2 | 334.20.01.20.000 | Кожух |
Загрузка ...
|
|
| 3 | 334.20.01.30.000 | Крышка |
Загрузка ...
|
|
| 4 | 334.20.01.30.000-01 | Крышка |
Загрузка ...
|
|
| 5 | 334.20.01.40.000 | Шкив в сборе |
Загрузка ...
|
|
| 6 | 334.20.01.51.000 | Поддон съемный |
Загрузка ...
|
|
| 7 | 334.20.01.52.000 | Поддон |
Загрузка ...
|
|
| 8 | 334.20.01.60.000 | Козырёк |
Загрузка ...
|
|
| 12 | 334.20.01.00.402А | Кронштейн |
Загрузка ...
|
|
| 16 | 334.20.01.00.406 | Крышка |
Загрузка ...
|
|
| 21 | 334.20.01.00.601 | Болт откидной |
Загрузка ...
|
|
| 22 | 334.20.01.00.602 | Противорежущая пластина |
Загрузка ...
|
|
| 23 | 334.20.01.00.603А | Болт |
Загрузка ...
|
|
| 24 | 334.20.01.00.604 | Корпус |
Загрузка ...
|
|
| 25 | 334.20.01.00.604-01 | Корпус |
Загрузка ...
|
|
| 26 | 334.20.01.00.605А | Корпус |
Загрузка ...
|
|
| 27 | 334.20.01.00.606 | Втулка |
Загрузка ...
|
|
| 28 | 334.20.01.00.606-01 | Втулка |
Загрузка ...
|
|
| 29 | 334.06.00.00.606 | Удлинитель масленки |
Загрузка ...
|
|
| 31 | 334.20.01.00.001 | Прокладка |
Загрузка ...
|
|
| 34 | 238АК-1005062-01 | Болт |
Загрузка ...
|
|
| 35 | 238АК-1005066 | Шайба |
Загрузка ...
|
|
| 38 | M12-6gx125.66.019 ГОСТ7795-70 | Болт |
Загрузка ...
|
|
| 39 | M8-6gx16,66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 40 | M8-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 41 | M10-6gx25.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 42 | M10-6gx45.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 43 | M16-6gx55.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 44 | M6-6gx25.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 48 | M8-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 49 | M10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 50 | М16-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 53 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 54 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 55 | 10.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 56 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 57 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 58 | А.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 59 | А12.04.20.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 60 | А.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 62 | 4x18.019 ГОСТ 397-79 | Шплинты |
Загрузка ...
|
|
| 66 | 8x45 ГОСТ 3128-70 | Штифт |
Загрузка ...
|
|
| 68 | 160-170-58-2-2 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 70 | С80 ГОСТ 13942-80 | Кольцо |
Загрузка ...
|
|
| 71 | А260 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 73 | 1.1-80x105-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 74 | 1.1-100x125-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 75 | 1.3Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 76 | 1616Л ГОСТ 28428-90 | Подшипник |
Загрузка ...
|
|
| 77 | Пр-1М 17 МО.082.021ТУ | Преобразователь первичный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
