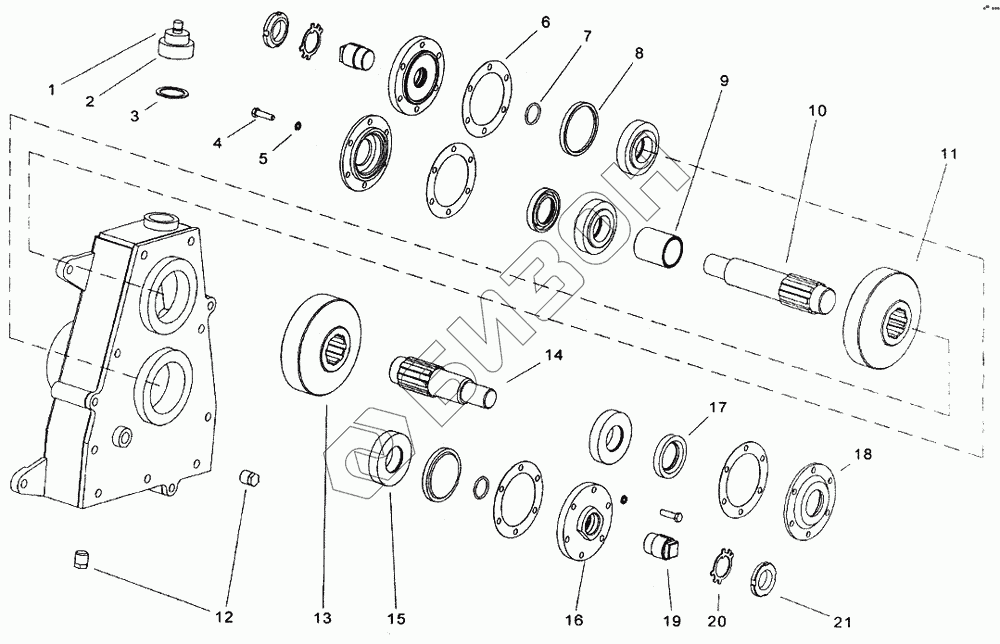

Графический каталог запасных частей к технике: КЗК Енисей-324. Редуктор ускорителя
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 34-4-1-17A | Сапун |
Загрузка ...
|
|
| 2 | МВГ-12.03.104-01 | Пробка |
Загрузка ...
|
|
| 3 | МВГ-12.03.027 | Кольцо уплотняющее |
Загрузка ...
|
|
| 4 | M8-6gx30.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 5 | 8.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | 334.06.40.00.001 | Прокладка |
Загрузка ...
|
|
| 7 | 030-035-30-2-4 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 8 | 334.20.10.00.608 | Шайба упорная |
Загрузка ...
|
|
| 9 | 334.20.10.00.801 | Втулка |
Загрузка ...
|
|
| 10 | 334.20.10.00.602 | Вал |
Загрузка ...
|
|
| 11 | 334.20.10.00.604-01 | Шестерня |
Загрузка ...
|
|
| 12 | МВГ-12.03.671 | Пробка |
Загрузка ...
|
|
| 13 | 334.20.10.00.604 | Шестерня |
Загрузка ...
|
|
| 14 | 334.20.10.00.601 | Вал |
Загрузка ...
|
|
| 15 | 7208А ГОСТ 27365-87 | Подшипники |
Загрузка ...
|
|
| 16 | 334.20.10.00.609 | Крышка |
Загрузка ...
|
|
| 17 | 1.2-40x60-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 18 | 334.06.40.00.402 | Крышка |
Загрузка ...
|
|
| 19 | МВГР-02.00.00.618 | Винт регулировочный |
Загрузка ...
|
|
| 20 | Н33.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 21 | М33Х1.5-6Н.6 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
