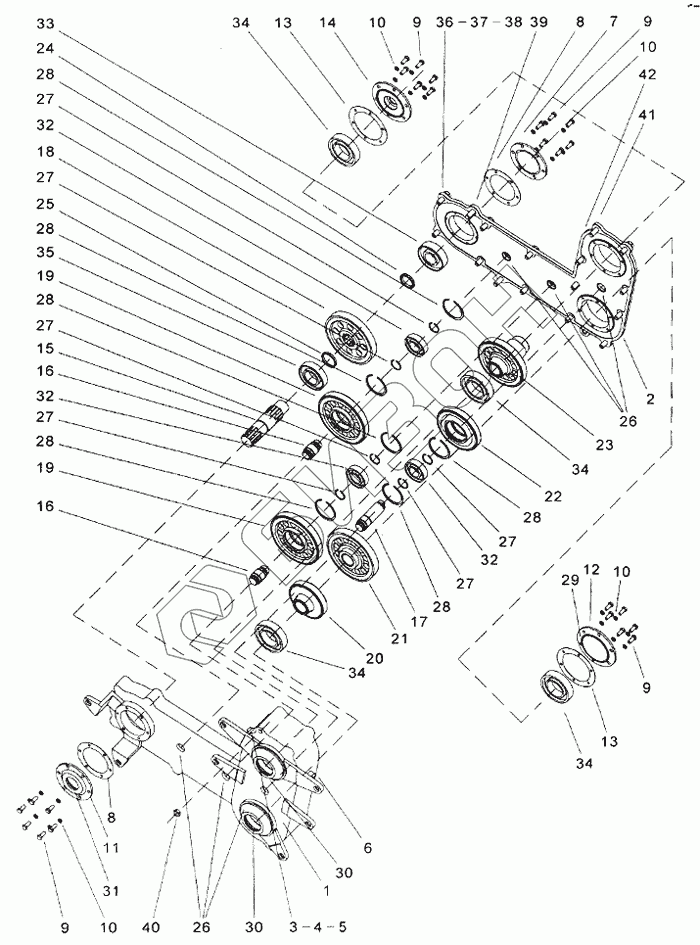

Графический каталог запасных частей к технике: КЗК Енисей-324. Редуктор вальцов нижних
1
2
3
4
5
6
7
8
8
9
9
9
9
10
10
10
10
11
12
13
13
14
15
16
16
17
18
19
19
20
21
22
23
24
25
26
26
27
27
27
27
27
27
28
28
28
28
28
28
29
30
30
31
32
32
32
33
34
34
34
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.06.41.10.000 | Корпус редуктора |
Загрузка ...
|
|
| 2 | 334.06.41.20.000 | Крышка в сборе |
Загрузка ...
|
|
| 3 | 34-4-1-17A | Сапун |
Загрузка ...
|
|
| 4 | МВГ-12.03.104-01 | Пробка |
Загрузка ...
|
|
| 5 | МВГ-12.03.027 | Кольцо уплотняющее |
Загрузка ...
|
|
| 6 | МВГ-12.03.671 | Пробка |
Загрузка ...
|
|
| 7 | 334.06.40.00.401 | Крышка |
Загрузка ...
|
|
| 8 | 334.06.40.00.001 | Прокладка |
Загрузка ...
|
|
| 9 | M8x20 ГОСТ 7796 | Болт |
Загрузка ...
|
|
| 10 | 8.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 11 | 334.06.40.00.402 | Крышка |
Загрузка ...
|
|
| 12 | 334.06.40.00.403 | Крышка |
Загрузка ...
|
|
| 13 | 334.06.40.00.001-01 | Прокладка |
Загрузка ...
|
|
| 14 | 334.06.40.00.404 | Крышка |
Загрузка ...
|
|
| 15 | 334.06.40.00.601 | Зал |
Загрузка ...
|
|
| 16 | 334.06.40.00.602 | Ось |
Загрузка ...
|
|
| 17 | 334.06.40.00.603 | Ось |
Загрузка ...
|
|
| 18 | 334.06.40.00.604 | Шестерня |
Загрузка ...
|
|
| 19 | 334.06.40.00.605 | Шестерня |
Загрузка ...
|
|
| 20 | 334.06.40.00.606 | Иестерня |
Загрузка ...
|
|
| 21 | 334.06.40.00.607 | Шестерня |
Загрузка ...
|
|
| 22 | 334.06.40.00.608 | Шестерня |
Загрузка ...
|
|
| 23 | 334.06.40.00.609 | Шестерня |
Загрузка ...
|
|
| 24 | 334.06.40.00.611 | Кольцо |
Загрузка ...
|
|
| 25 | 334.06.40.00.611-01 | Кольцо |
Загрузка ...
|
|
| 26 | 020-025 ГОСТ 9833-73 | Кольцо |
Загрузка ...
|
|
| 27 | С30 ГОСТ 13940-86 | Кольцо |
Загрузка ...
|
|
| 28 | С62 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 29 | 1.2-25x42-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 30 | 1.2-50x70-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 31 | 1.2-40x60-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 32 | 206 ГОСТ 8338-88 | Подшипник |
Загрузка ...
|
|
| 33 | 307 ГОСТ 8338-88 | Подшипник |
Загрузка ...
|
|
| 34 | 210 ГОСТ 8338-88 | Подшипник |
Загрузка ...
|
|
| 35 | 208 ГОСТ 8338-88 | Подшипник |
Загрузка ...
|
|
| 36 | М12х35 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 37 | 12.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 38 | А.12x2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 39 | 12x35 ГОСТ 3128 | Штифт |
Загрузка ...
|
|
| 40 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 41 | 334.06.41.30.601 | Болт |
Загрузка ...
|
|
| 42 | 334.06.41.30.001 | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
