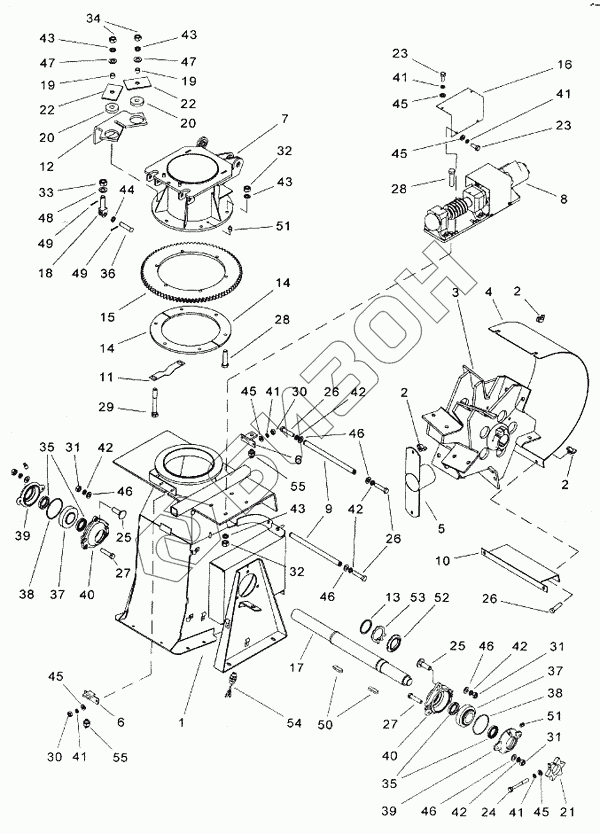

Графический каталог запасных частей к технике: КЗК Енисей-324. Ускоритель массы
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
22
22
23
23
24
25
25
26
26
26
27
27
28
28
29
30
30
31
31
31
32
32
33
34
35
35
36
37
37
38
38
39
39
40
40
41
41
41
41
41
42
42
42
42
42
43
43
43
43
44
45
45
45
45
45
46
46
46
46
46
47
47
48
49
49
50
51
51
52
53
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 334.20.04,01.000 | Корпус |
Загрузка ...
|
|
| 2 | КДМО-230А-02 | Гайка-барашек |
Загрузка ...
|
|
| 3 | 334.20.04.35.000A | Ротор |
Загрузка ...
|
|
| 4 | 334.20.04.04.000A | Крышка |
Загрузка ...
|
|
| 5 | 334.20.04.05.000 | Патрубок съемный |
Загрузка ...
|
|
| 6 | 334.20.04.06.000 | Кронштейн выключателя |
Загрузка ...
|
|
| 7 | 334.20.04.07.000 | Проставка верхняя |
Загрузка ...
|
|
| 8 | КПК72.01.08.130А | Гидропривод |
Загрузка ...
|
|
| 9 | 334.20.04.09.000 | Штанга |
Загрузка ...
|
|
| 10 | 334.20.04.12.000 | Кронштейн |
Загрузка ...
|
|
| 11 | 334.20.04.00.402 | Толкатель |
Загрузка ...
|
|
| 12 | 334.20.04.00.403 | Упор |
Загрузка ...
|
|
| 13 | 334.20.04.00.404 | Шайба |
Загрузка ...
|
|
| 14 | 334.20.04.00.406 | Сектор |
Загрузка ...
|
|
| 15 | 334.20.04.00.407 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | 334.20.04.00.408 | Кожух червяка |
Загрузка ...
|
|
| 17 | 334.20.04.00.601 | Вал |
Загрузка ...
|
|
| 18 | 334.20.04.00.604 | Вилка |
Загрузка ...
|
|
| 19 | 334.20.04.00.801 | Втулка |
Загрузка ...
|
|
| 20 | КДМ0463 | Виброгаситель |
Загрузка ...
|
|
| 21 | КДМ1174А-02 | Формиратор сигнала |
Загрузка ...
|
|
| 22 | КДМ40834А | Пластина |
Загрузка ...
|
|
| 23 | M6-6gx16 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | M6-6gx50 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 25 | M10-6gx45 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 26 | M10-6gx25 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 27 | M10-6gx45 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 28 | M12-6gx50 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 29 | M12x1,25-6gx65 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 30 | M6-6H ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 31 | M10-6H ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | M12-6H ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 33 | M20-6H ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 34 | M12x1,25-6H ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 35 | 1-2-50x70-1 ГОСТ 8752-79 | Манжета |
Загрузка ...
|
|
| 36 | 6-16в12х65,10 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 37 | 11210 ГОСТ 8545-75 | Подшипник |
Загрузка ...
|
|
| 38 | OCT23.2.424 H.026.508 РТМ-А23.2.026 | Кольцо распорное |
Загрузка ...
|
|
| 39 | OCT23.2.421 H.026.166 PTM-A23.2.026 | Крышка подшипника |
Загрузка ...
|
|
| 40 | OCT23.2.418 H.026.308 PTM-A23.2.026 | Корпус подшипников |
Загрузка ...
|
|
| 41 | 6.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 42 | 10.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 43 | 12.65Г ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 44 | 16.01 ГОСТ 9649-78 | Шайба |
Загрузка ...
|
|
| 45 | A6.2 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 46 | A10.2 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 47 | A12.2 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 48 | A20.2 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 49 | 4,0x32 ГОСТ 397-86 | Шплинт |
Загрузка ...
|
|
| 50 | 14x9x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 51 | 1.3Ц6 ГОСТ 19853-74 | Масленка |
Загрузка ...
|
|
| 52 | М56х2 ГОСТ 11871-81 | Гайка |
Загрузка ...
|
|
| 53 | 56.01.05 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 54 | Пр-1М 17МО.082.021ТУ | Преобразователь первичный |
Загрузка ...
|
|
| 55 | ВК403 ЫШ 3.609.007ТУ | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
