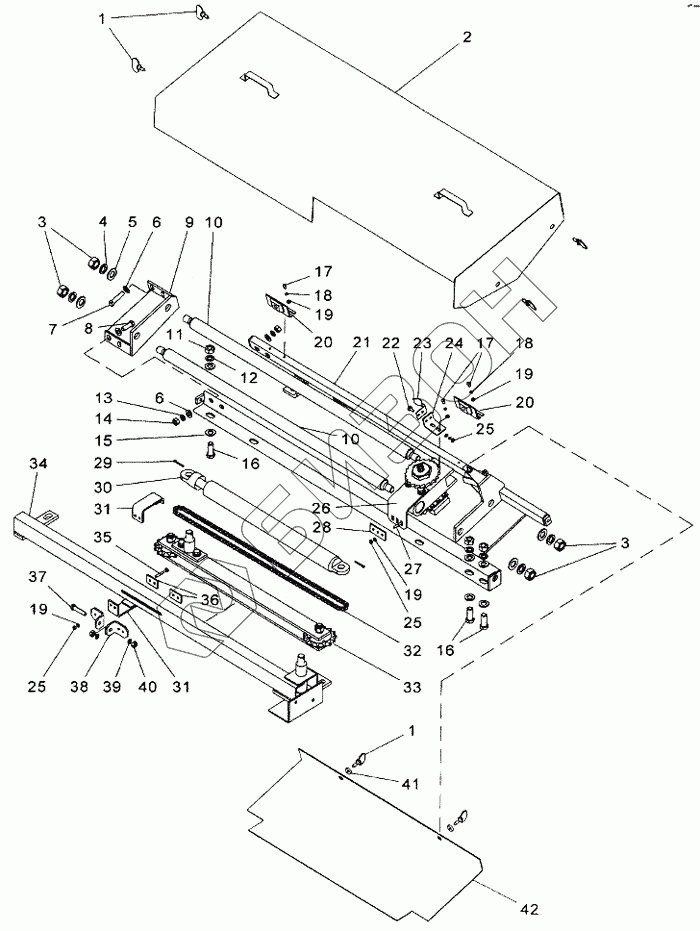

Графический каталог запасных частей к технике: КЗК Енисей-324. Устройство заточное
1
1
2
3
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
16
17
17
18
18
19
19
19
19
20
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 2 | 334.20.02.60.000 | Кожух |
Загрузка ...
|
|
| 3 | М20-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 20.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | А20.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 6 | А12.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | M12-6gx50.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 8 | M12-6gx35.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 9 | 334.20.02.40.000 | Кронштейн |
Загрузка ...
|
|
| 10 | 334.20.02.00.601 | Направляющая |
Загрузка ...
|
|
| 11 | M16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 12 | 16.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 13 | 12.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | M12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | А16.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | M16-6gx40.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 17 | В1.М6-6gх12.48.019 | Винт |
Загрузка ...
|
|
| 18 | 6.65Г.019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | А6.02.Ст3.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 20 | 334.20.02.90.000 | Кронштейн датчика |
Загрузка ...
|
|
| 21 | 334.20.02.20.000 | Корпус |
Загрузка ...
|
|
| 22 | М6-6gх16.66.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 23 | 334.20.02.00.405 | Пластина нажимная |
Загрузка ...
|
|
| 24 | 334.20.02.00.404 | Кронштейн |
Загрузка ...
|
|
| 25 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 26 | 334.20.02.80.000 | Каретка |
Загрузка ...
|
|
| 27 | M6-6gx40.66.019 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 28 | 334.20.02.00.501 | Накладка |
Загрузка ...
|
|
| 29 | 4x28.0.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 30 | ГА-93000-05 | Гидроцилиндр |
Загрузка ...
|
|
| 31 | 334.20.02.50.000 | Кронштейн |
Загрузка ...
|
|
| 32 | ПР-19,05-31,8 ГОСТ 13568-97 | Цепь |
Загрузка ...
|
|
| 33 | 334.20.02.10.000 | Полиспаст |
Загрузка ...
|
|
| 34 | 334.20.02.30.000 | Направляющая |
Загрузка ...
|
|
| 35 | M6-6gx45.66.019 ГОСТ 7795-70 | Болт |
Загрузка ...
|
|
| 36 | 334.20.02.00.502 | Накладка |
Загрузка ...
|
|
| 37 | 334.20.02.00.602 | Болт |
Загрузка ...
|
|
| 38 | 334.20.02.00.403 | Уголок |
Загрузка ...
|
|
| 39 | 10.01.01 ГОСТ 9649-78 | Шайба |
Загрузка ...
|
|
| 40 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 41 | 44-00241 | Втулка |
Загрузка ...
|
|
| 42 | 334.20.02.00.406 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
