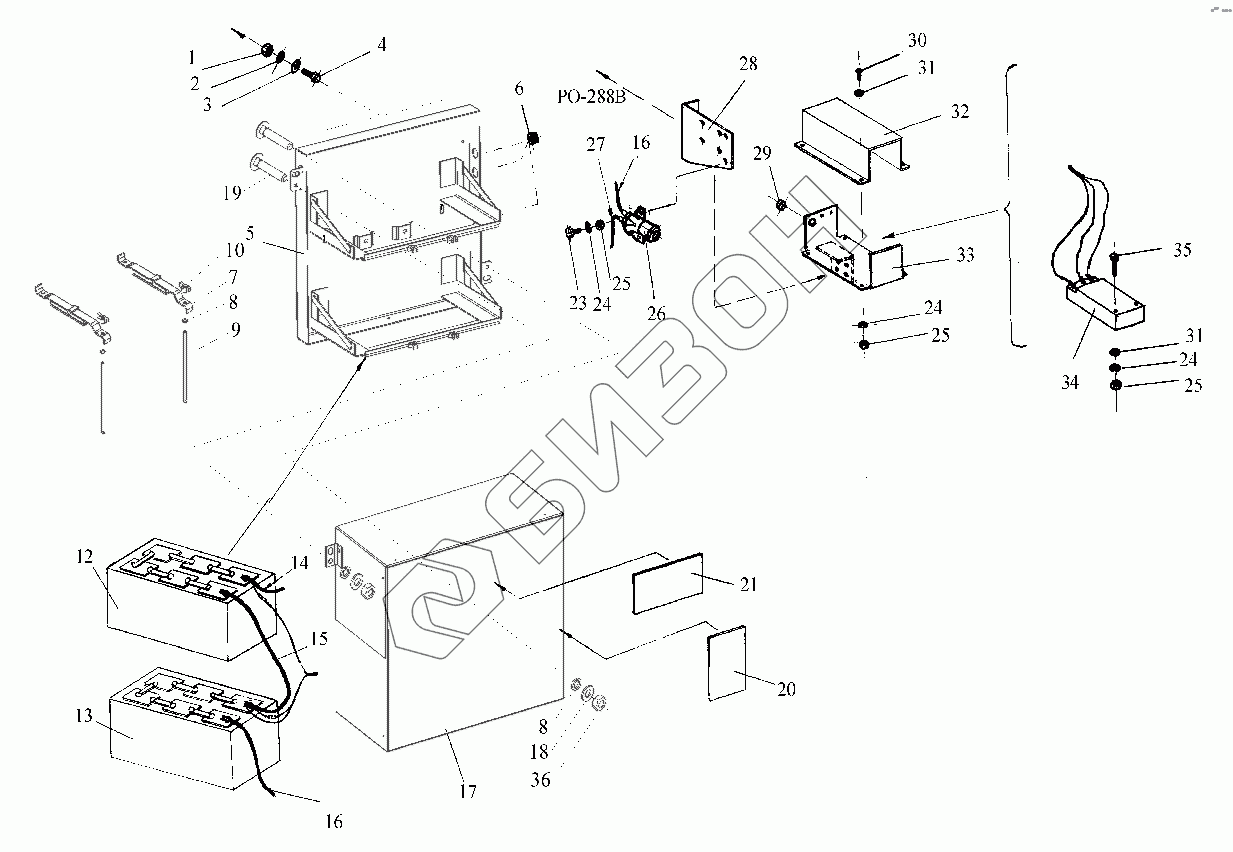

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Блок аккумуляторных батарей Р7А
/153.gif)
1
2
3
4
5
6
7
8
8
9
10
12
12
12
12
12
13
13
13
13
13
14
15
16
16
17
18
19
20
21
23
24
24
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГайкаМ12 | Гайка |
Загрузка ...
|
|
| 2 | 1265Г | Шайба |
Загрузка ...
|
|
| 3 | ШайбаА12 | Шайба |
Загрузка ...
|
|
| 4 | БолтМ12х35 | Болт |
Загрузка ...
|
|
| 5 | Р7-4А | Каркас |
Загрузка ...
|
|
| 6 | КДМ0170 | Втулка |
Загрузка ...
|
|
| 7 | 960.07.08.00.000 | Прижим |
Загрузка ...
|
|
| 8 | ШайбаА8 | Шайба |
Загрузка ...
|
|
| 9 | КДМ62565В | Шпилька |
Загрузка ...
|
|
| 10 | КДМО-270 | Гайка-барашек |
Загрузка ...
|
|
| 11 | 012-016-25-2-2 | Кольцо |
Загрузка ...
|
|
| 12 | 6СТ-190ТМ | Аккумуляторные батареи |
Загрузка ...
|
|
| 12 | 6СТ-190АП | Батарея |
Загрузка ...
|
|
| 12 | 6СТ190ПМ | Батарея |
Загрузка ...
|
|
| 13 | 6СТ-190ТМ | Аккумуляторные батареи |
Загрузка ...
|
|
| 13 | 6СТ-190ПМ | Батарея аккумуляторная |
Загрузка ...
|
|
| 13 | 6СТ-190АП | Батарея |
Загрузка ...
|
|
| 14 | КДРМ7-33 | Провод +Б2 - стартер (для дв. ЯМЗ-236, СМД-21) |
Загрузка ...
|
|
| 15 | Р7-52-01 | Провод «+Б1» - «-Б2» |
Загрузка ...
|
|
| 16 | Р7-51 | Провод "-" |
Загрузка ...
|
|
| 17 | 960.07.05.00.000 | Капот |
Загрузка ...
|
|
| 18 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 19 | М8х40.46.019 | Болт |
Загрузка ...
|
|
| 20 | 12С.07.06.00.007А | Табличка |
Загрузка ...
|
|
| 21 | Р0055Б | Табличка |
Загрузка ...
|
|
| 22 | ШайбаА14 | Шайба |
Загрузка ...
|
|
| 23 | БолтМ6х25 | Болт |
Загрузка ...
|
|
| 24 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 25 | ГайкаМ6 | Гайка |
Загрузка ...
|
|
| 26 | 1300.3737 | Выключатель "массы" |
Загрузка ...
|
|
| 27 | Р7-50А | Провод массы |
Загрузка ...
|
|
| 28 | Р40093А | Кронштейн |
Загрузка ...
|
|
| 29 | 54-00382 | Уплотнитель |
Загрузка ...
|
|
| 30 | ВМ6х18 | Винт |
Загрузка ...
|
|
| 31 | ШайбаА6 | Шайба |
Загрузка ...
|
|
| 32 | Р40095 | Крышка |
Загрузка ...
|
|
| 33 | Р7-13А | Корпус |
Загрузка ...
|
|
| 34 | ПН1402.3759-8 | Преобразователь напряжения |
Загрузка ...
|
|
| 35 | М6х60 | Болт |
Загрузка ...
|
|
| 36 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
