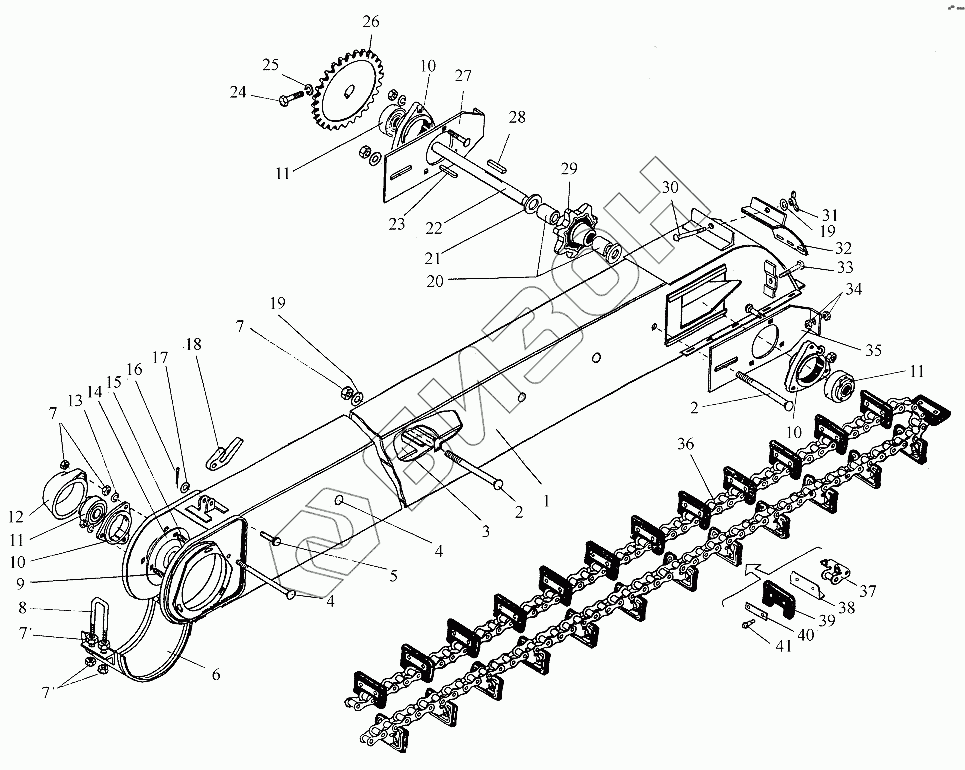

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Элеватор зерновой РО-22А
/97.gif)
1
2
2
3
4
4
5
6
7
7
7
7
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
29
29
30
31
32
33
34
35
36
36
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РО-22-1А | Кожух элеватора зернового |
Загрузка ...
|
|
| 2 | М8х190.019 | Болт |
Загрузка ...
|
|
| 3 | КДМ2-22-7 | Доска |
Загрузка ...
|
|
| 4 | М8х180.58.019 | Болт |
Загрузка ...
|
|
| 5 | 6-10В12х40.10.Ц9 | Ось |
Загрузка ...
|
|
| 6 | КДМ2-23-2 | Крышка натяжная |
Загрузка ...
|
|
| 7 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | КД6057 | Скоба |
Загрузка ...
|
|
| 9 | М8х30.58.019 | Болт |
Загрузка ...
|
|
| 10 | Н027.103А | Корпус подшипника |
Загрузка ...
|
|
| 11 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 12 | КДМ0238 | Колпачок |
Загрузка ...
|
|
| 13 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 14 | А54-43758 | Крышка |
Загрузка ...
|
|
| 15 | М8х40.58.019 | Болт |
Загрузка ...
|
|
| 16 | 2,5х20.019 | Шплинт |
Загрузка ...
|
|
| 17 | А10.02Ст.3.019 | Шайба |
Загрузка ...
|
|
| 18 | КД2001 | Замок |
Загрузка ...
|
|
| 19 | А8.02Ст.3.019 | Шайба |
Загрузка ...
|
|
| 20 | КДМ8235А | Труба распорная |
Загрузка ...
|
|
| 21 | 50292 | Шайба |
Загрузка ...
|
|
| 22 | 12.21.10.02.602А | Вал |
Загрузка ...
|
|
| 23 | Шпонка8х7х40 | Шпонка |
Загрузка ...
|
|
| 24 | М12-6qх35.66.019 | Болт |
Загрузка ...
|
|
| 25 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 26 | 12.21.00.05.000-01 | Звездочка |
Загрузка ...
|
|
| 27 | КДМ4860 | Планка натяжная |
Загрузка ...
|
|
| 28 | Шпонка8х7х36 | Шпонка |
Загрузка ...
|
|
| 29 | КДМ2022 | Звездочка |
Загрузка ...
|
|
| 29 | КДМ3048 | Звездочка |
Загрузка ...
|
|
| 30 | М8х70.58.019 | Болт |
Загрузка ...
|
|
| 31 | КДМ0-230А-01 | Гайка-барашек |
Загрузка ...
|
|
| 32 | КДМ2-23-7А | Крышка верхняя |
Загрузка ...
|
|
| 33 | 60977 | Болт |
Загрузка ...
|
|
| 34 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | КДМ4860-01 | Планка натяжная |
Загрузка ...
|
|
| 36 | КДМ2-22-6Б | Транспортер цепной |
Загрузка ...
|
|
| 36 | Т3803.100.00.100 | Транспортер цепной |
Загрузка ...
|
|
| 37 | Н.120.01.020 | Звено специальное |
Загрузка ...
|
|
| 38 | 12.00.22.03.423 | Жесткость |
Загрузка ...
|
|
| 39 | Н.107.002 | Скребок |
Загрузка ...
|
|
| 40 | 42003 | Накладка |
Загрузка ...
|
|
| 41 | Н.107.018-04 | Заклепка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
