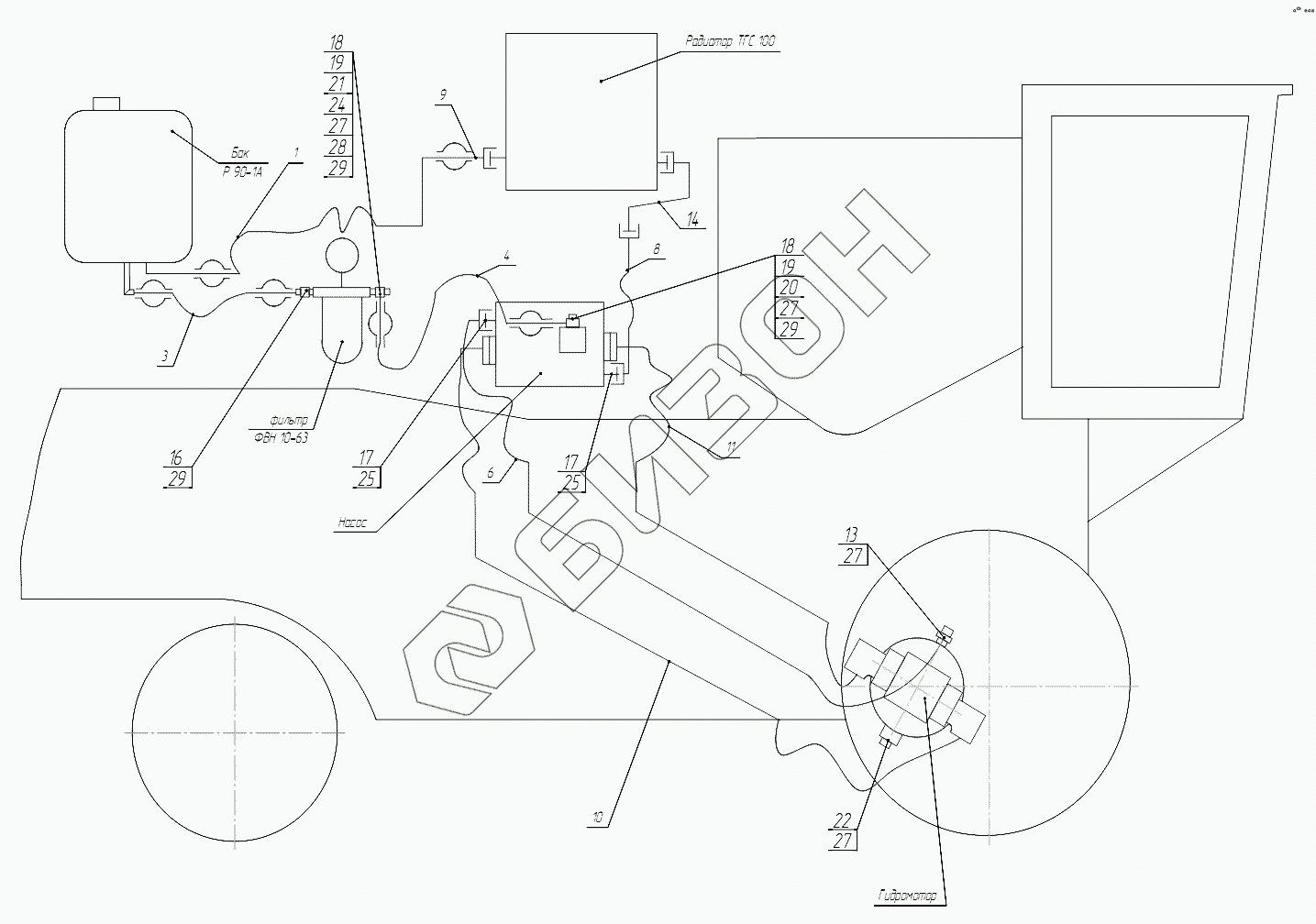

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Гидросистема привода хода Р90
/158.gif)
1
3
4
6
8
9
10
11
13
14
16
17
17
18
18
19
19
20
21
22
24
25
25
27
27
27
27
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Р9-73-04 | РВД в сборе |
Загрузка ...
|
|
| 3 | Р90-6 | Шланг |
Загрузка ...
|
|
| 4 | Р90-6-01 | Шланг |
Загрузка ...
|
|
| 6 | 950.05.22.353-У1 | РВД в сборе |
Загрузка ...
|
|
| 8 | 950.05.04.080-У1 | РВД |
Загрузка ...
|
|
| 9 | Р90-4А | Трубопровод |
Загрузка ...
|
|
| 10 | 950.07.15.360.-90-У1 | РВД в сборе |
Загрузка ...
|
|
| 11 | 950.07.15.320.-90-У1 | РВД в сборе |
Загрузка ...
|
|
| 13 | 12.90.00.00.601 | Болт поворотного угольника |
Загрузка ...
|
|
| 14 | Р90-10 | Переходник |
Загрузка ...
|
|
| 16 | 950.90.00.00.607 | Переходник |
Загрузка ...
|
|
| 17 | ГСТ6012 | Штуцер |
Загрузка ...
|
|
| 18 | 950.90.00.00.301 | Угольник |
Загрузка ...
|
|
| 19 | ГСТ0011А | Шайба |
Загрузка ...
|
|
| 20 | ГСТ6031Б | Болт |
Загрузка ...
|
|
| 21 | ГСТ6026Б-02 | Штуцер |
Загрузка ...
|
|
| 22 | Р90-7 | Переходник заправочный |
Загрузка ...
|
|
| 24 | ГСТ6108В | Болт |
Загрузка ...
|
|
| 25 | 019-023-25-2-2 | Кольцо |
Загрузка ...
|
|
| 27 | 021-025-25-2-2 | Кольцо |
Загрузка ...
|
|
| 28 | 028-033-30-2-2 | Кольцо |
Загрузка ...
|
|
| 29 | 00194 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
