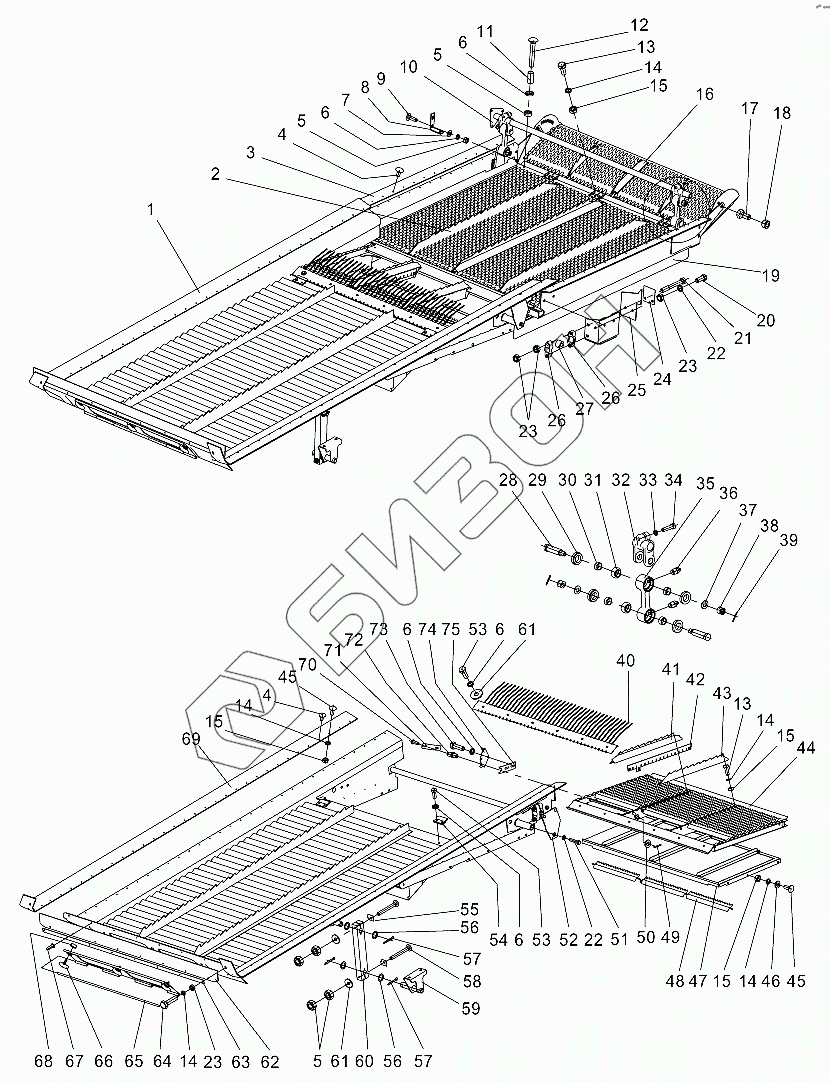

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Грохот КДМ 2-12В
/71.gif)
1
2
3
4
4
5
5
5
6
6
6
6
6
7
8
9
10
11
12
13
13
14
14
14
14
14
15
15
15
15
16
17
18
19
20
21
22
22
23
23
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
53
54
55
56
56
57
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ2-12-7 | Доска стрясная |
Загрузка ...
|
|
| 2 | КДМ2-12-3А | Решето верхнее |
Загрузка ...
|
|
| 3 | КДМ0509 | Отлив |
Загрузка ...
|
|
| 4 | 5х12-23.2.437 | Заклепка |
Загрузка ...
|
|
| 5 | М8-5915 | Гайка |
Загрузка ...
|
|
| 6 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 7 | 8-11371 | Шайба |
Загрузка ...
|
|
| 8 | 44Б-50332А | Угольник |
Загрузка ...
|
|
| 9 | М8х25-7802 | Болт |
Загрузка ...
|
|
| 10 | 44-2-25Б | Труба задней подвески |
Загрузка ...
|
|
| 11 | КДМ8111 | Втулка |
Загрузка ...
|
|
| 12 | М8х55-7802 | Болт |
Загрузка ...
|
|
| 13 | М6х16-7798 | Болт |
Загрузка ...
|
|
| 14 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 15 | М6-5915 | Гайка |
Загрузка ...
|
|
| 16 | КДМ2-12-4А | Удлинитель грохота |
Загрузка ...
|
|
| 17 | 61418 | Болт |
Загрузка ...
|
|
| 18 | 61419 | Гайка |
Загрузка ...
|
|
| 19 | КДМ2-12-2Б | Рама решета |
Загрузка ...
|
|
| 20 | М10х25-7796 | Болт |
Загрузка ...
|
|
| 21 | М10х80-7795 | Болт |
Загрузка ...
|
|
| 22 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 23 | М10-5915 | Гайка |
Загрузка ...
|
|
| 24 | КДМ4679 | Накладка |
Загрузка ...
|
|
| 25 | КДМ0508А | Уплотнение |
Загрузка ...
|
|
| 26 | 54-20146 | Крышка |
Загрузка ...
|
|
| 27 | 54-00795 | Втулка |
Загрузка ...
|
|
| 28 | 44-60209Б | Ось |
Загрузка ...
|
|
| 29 | 1,1-25х42-1-8752 | Манжета |
Загрузка ...
|
|
| 30 | 44-60208 | Втулка распорная |
Загрузка ...
|
|
| 31 | ШС-20К-3635 | Подшипник |
Загрузка ...
|
|
| 32 | 44-20013А | Вилка |
Загрузка ...
|
|
| 33 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 34 | М12х45-7796 | Болт |
Загрузка ...
|
|
| 35 | КДМ2050 | Шатун |
Загрузка ...
|
|
| 36 | 1,3УХЛ1-19853 | Масленка |
Загрузка ...
|
|
| 37 | 14-11371 | Шайба |
Загрузка ...
|
|
| 38 | М14-5919 | Гайка |
Загрузка ...
|
|
| 39 | 3,2х25-397 | Шплинт |
Загрузка ...
|
|
| 40 | КДМ2-12-7-4А | Решетка пальцевая |
Загрузка ...
|
|
| 41 | КДМ2-12-7-2-2 | Планка верхняя |
Загрузка ...
|
|
| 42 | КДМ4614 | Планка регулировочная |
Загрузка ...
|
|
| 43 | КДМ4613 | Планка верхняя |
Загрузка ...
|
|
| 44 | КДМ2-12-7-2 | Решето |
Загрузка ...
|
|
| 45 | М6х16-7802 | Болт |
Загрузка ...
|
|
| 46 | 6-11371 | Шайба |
Загрузка ...
|
|
| 47 | КДМ2-12-7-6В | Лист скатный |
Загрузка ...
|
|
| 48 | КДМ2-16-2-2 | Жалюзи |
Загрузка ...
|
|
| 49 | 3,2х18-397 | Шплинт |
Загрузка ...
|
|
| 50 | 10-11371 | Шайба |
Загрузка ...
|
|
| 51 | М10х45-7796 | Болт |
Загрузка ...
|
|
| 52 | КДМ2-12-7-5А | Кронштейн |
Загрузка ...
|
|
| 53 | М8х20-7796 | Болт |
Загрузка ...
|
|
| 54 | КДМ4663 | Прижим |
Загрузка ...
|
|
| 55 | 41969 | Накладка |
Загрузка ...
|
|
| 56 | 50292 | Шайба |
Загрузка ...
|
|
| 57 | Шплинт5х36-397 | Шплинт |
Загрузка ...
|
|
| 58 | М8х70-7802 | Болт |
Загрузка ...
|
|
| 59 | КДМ2-26А | Кронштейн подвески грохота |
Загрузка ...
|
|
| 60 | 90006А | Подвеска |
Загрузка ...
|
|
| 61 | 8-6958 | Шайба |
Загрузка ...
|
|
| 62 | 00332 | Отлив грохота |
Загрузка ...
|
|
| 63 | 50460 | Планка |
Загрузка ...
|
|
| 64 | М6х25-7798 | Болт |
Загрузка ...
|
|
| 65 | 60394 | Ось |
Загрузка ...
|
|
| 66 | 44-1-2-16-2 | Винт |
Загрузка ...
|
|
| 67 | 5х16-10299 | Заклепка |
Загрузка ...
|
|
| 68 | 44-00241 | Втулка |
Загрузка ...
|
|
| 69 | КДМ0287А | Отлив |
Загрузка ...
|
|
| 70 | 5х14-10299 | Заклепка |
Загрузка ...
|
|
| 71 | 12.21.09.08.431 | Рычаг |
Загрузка ...
|
|
| 72 | 12.21.09.08.010 | Рычаг |
Загрузка ...
|
|
| 73 | М8х25-7796 | Болт |
Загрузка ...
|
|
| 74 | 12.21.09.10.000 | Сектор |
Загрузка ...
|
|
| 75 | 12.21.09.00.433 | Прижим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
