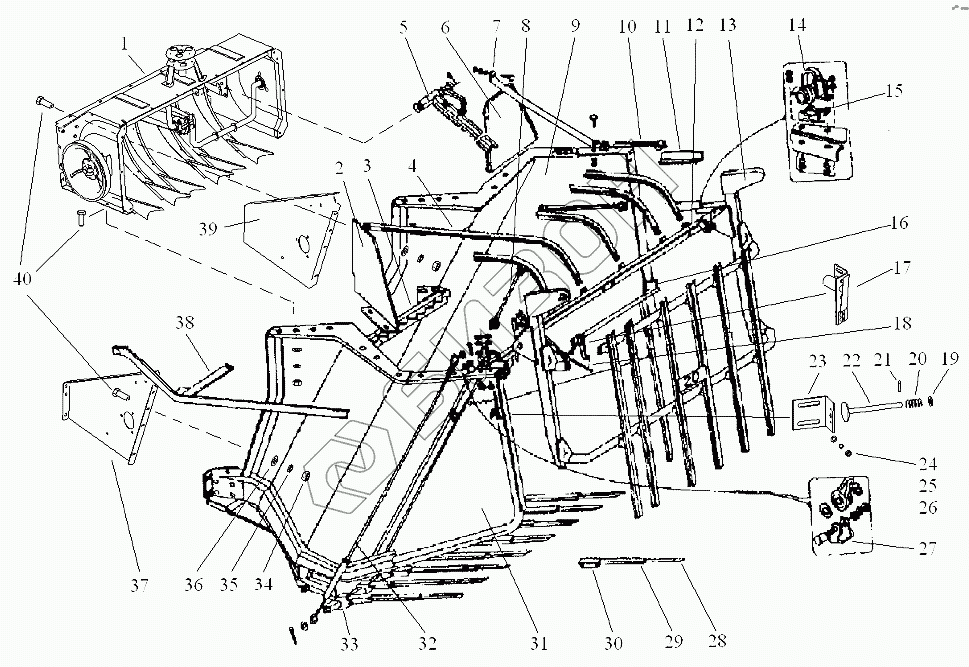

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Копнитель Р8А
/101.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 12.08.14.00.000Г-01 | Капот |
Загрузка ...
|
|
| 2 | 12.08.00.00.403 | Боковина |
Загрузка ...
|
|
| 3 | 12.08.06.00.000А | Щиток сброса соломы |
Загрузка ...
|
|
| 4 | 12.08.21.00.000 | Уголок продольный |
Загрузка ...
|
|
| 5 | КДМ8-15 | Сигнализатор |
Загрузка ...
|
|
| 6 | 12.08.00.00.403-01 | Боковина |
Загрузка ...
|
|
| 7 | КДМ8-31/01 | Подкос |
Загрузка ...
|
|
| 8 | 12.08.08.04.000 | Кулиса |
Загрузка ...
|
|
| 9 | КДМ8-12Г | Боковина правая |
Загрузка ...
|
|
| 10 | 12.08.08.02.000А/01 | Граблина |
Загрузка ...
|
|
| 11 | КДМ8-28А-01 | Уголок фермы |
Загрузка ...
|
|
| 12 | 12.08.16.00.000А | Пояс |
Загрузка ...
|
|
| 13 | 12.08.02.00.000А | Клапан |
Загрузка ...
|
|
| 14 | 12.08.00.00.531 | Хомут |
Загрузка ...
|
|
| 15 | 12.08.00.00101 | Полуподшипник |
Загрузка ...
|
|
| 16 | КДМ8-19А | Вал датчика |
Загрузка ...
|
|
| 17 | КДМ8-34 | Кронштейн |
Загрузка ...
|
|
| 18 | КДМ60131 | Пружина |
Загрузка ...
|
|
| 19 | 12-11371 | Шайба |
Загрузка ...
|
|
| 20 | 54-61416А | Пружина |
Загрузка ...
|
|
| 21 | 3,2х20-397 | Шплинт |
Загрузка ...
|
|
| 22 | 12.08.27.00.000 | Толкатель |
Загрузка ...
|
|
| 23 | 12.08.00.00.434 | Кронштейн |
Загрузка ...
|
|
| 24 | М8-5915 | Гайка |
Загрузка ...
|
|
| 25 | 8-6402 | Шайба |
Загрузка ...
|
|
| 26 | 8-11371 | Шайба |
Загрузка ...
|
|
| 27 | 50089 | Вилка |
Загрузка ...
|
|
| 28 | 12.08.13.02.811А | Палец |
Загрузка ...
|
|
| 29 | 54-51281 | Накладка |
Загрузка ...
|
|
| 30 | 12.08.13.02.020А | Звено |
Загрузка ...
|
|
| 31 | КДМ8-11Г-01 | Боковина левая |
Загрузка ...
|
|
| 32 | 12.08.19.00.000А | Тяга |
Загрузка ...
|
|
| 33 | 12.08.13.00.000-01 | Днище |
Загрузка ...
|
|
| 34 | М10-5915 | Гайка |
Загрузка ...
|
|
| 35 | 10-6402 | Шайба |
Загрузка ...
|
|
| 36 | 10-11371 | Шайба |
Загрузка ...
|
|
| 37 | КДМ4569В | Боковина |
Загрузка ...
|
|
| 38 | КДМ8-28A | Уголок фермы |
Загрузка ...
|
|
| 39 | КДМ4569В-01 | Боковина |
Загрузка ...
|
|
| 40 | М10х25 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
