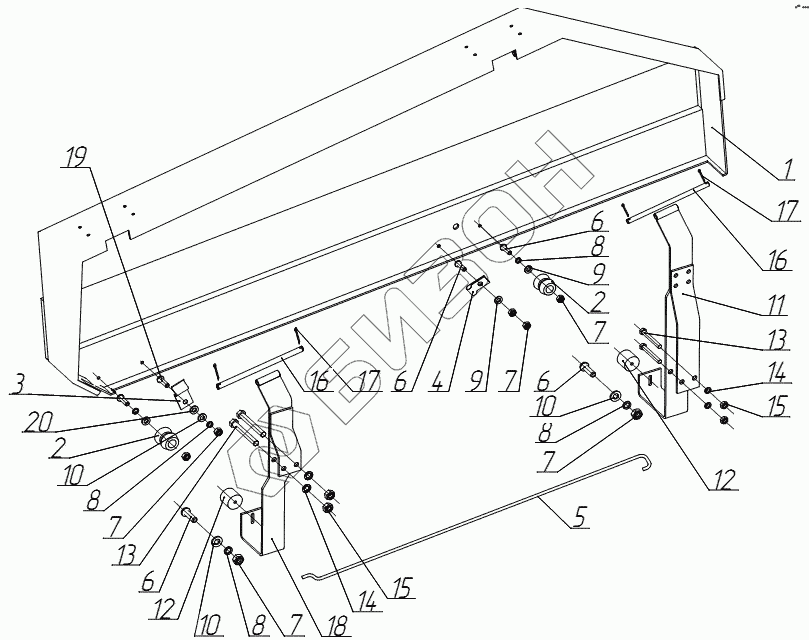

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Щиток верхний ЖКН 5-64А
/8.gif)
1
2
2
3
4
5
6
6
6
6
7
7
7
7
7
8
8
8
8
9
9
10
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ЖКН5-64-1А | Щиток |
Загрузка ...
|
|
| 2 | А37.02.022 | Фиксатор |
Загрузка ...
|
|
| 3 | 54-40126-01 | Прижим |
Загрузка ...
|
|
| 4 | ЖКН5017-01 | Скоба |
Загрузка ...
|
|
| 5 | ЖКН6284 | Опора |
Загрузка ...
|
|
| 6 | BM6-6gx25.48.019 | Винт |
Загрузка ...
|
|
| 7 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 8 | 6.65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | С.6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 10 | С.6х1,4.01.019 | Шайба |
Загрузка ...
|
|
| 11 | ЖКН5-69-1 | Кронштейн |
Загрузка ...
|
|
| 12 | А37.02.025 | Обойма |
Загрузка ...
|
|
| 13 | M10-6gx75.66.019 | Болт |
Загрузка ...
|
|
| 14 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 16 | ЖКН6268 | Ось |
Загрузка ...
|
|
| 17 | 3,2x20.019 | Шплинт |
Загрузка ...
|
|
| 18 | ЖКН5-68-1 | Кронштейн передний |
Загрузка ...
|
|
| 19 | Т30.47.278Д | Винт специальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
