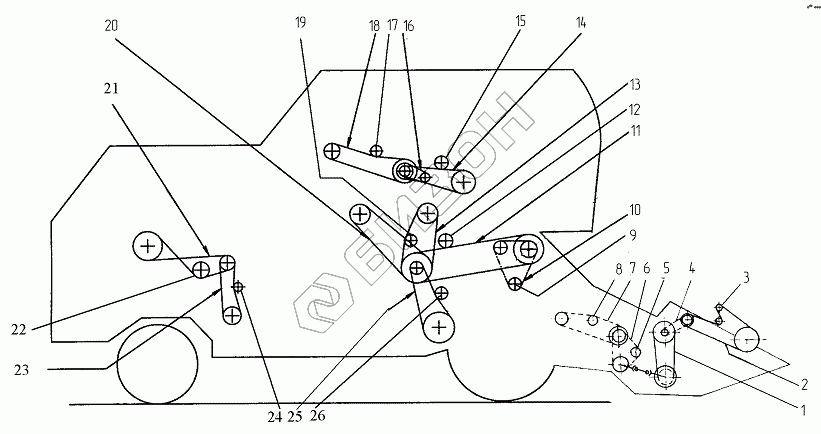

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Схема передач правой стороны
/3.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3518050-11075 | Шкив |
Загрузка ...
|
|
| 2 | С(В)2360 | Ремень |
Загрузка ...
|
|
| 3 | 54-1-2-10А | Устройство предохранительное |
Загрузка ...
|
|
| 4 | 54-1-2-30 | Звездочка обводная |
Загрузка ...
|
|
| 5 | ЖКН-5-2-99 | Шкив |
Загрузка ...
|
|
| 6 | ПР-25.4-60 | Цепь |
Загрузка ...
|
|
| 7 | ЖКН-5-6-7Б | Звездочка натяжная |
Загрузка ...
|
|
| 8 | ПР-25.4-60 | Цепь |
Загрузка ...
|
|
| 9 | 00167А | Ремень 45х22х2385 |
Загрузка ...
|
|
| 10 | D(Г)-3475IVПСх | Ремень |
Загрузка ...
|
|
| 11 | С(В)-2120IVПСх | Ремень |
Загрузка ...
|
|
| 12 | Р6-31-1А | Ролик натяжной |
Загрузка ...
|
|
| 13 | КДМ2-22-6А | Цепь скребковая |
Загрузка ...
|
|
| 14 | Р6-3-8 | Звездочка натяжная |
Загрузка ...
|
|
| 15 | ЦепьПР-19.05-31,8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. |
Загрузка ...
|
|
| 16 | ЦепьПР-19.05-31,8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. |
Загрузка ...
|
|
| 17 | Р6-3-8 | Звездочка натяжная |
Загрузка ...
|
|
| 18 | Р6-16П | Шкив натяжной |
Загрузка ...
|
|
| 19 | ЦепьПР-19.05-31,8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. |
Загрузка ...
|
|
| 20 | КДМ3-19 | Шкив натяжной |
Загрузка ...
|
|
| 21 | С(В)-4750IVПСх | Ремень |
Загрузка ...
|
|
| 22 | ЦепьПР-19.05-31,8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. |
Загрузка ...
|
|
| 23 | Шкивнатяжной | Шкив натяжной |
Загрузка ...
|
|
| 24 | Р6-3-8 | Звездочка натяжная |
Загрузка ...
|
|
| 25 | ЦепьПР-19.05-31,8 | ЦепьПР-19.05-31,8, L=1638,3мм, 86зв. |
Загрузка ...
|
|
| 26 | D(Г)-5300IVПСх | Ремень |
Загрузка ...
|
|
| 27 | КДМ0-175-6А | Шкив |
Загрузка ...
|
|
| 28 | С(В)-7500IVПСх | Ремень |
Загрузка ...
|
|
| 29 | КДМ0-175-6А | Шкив |
Загрузка ...
|
|
| 30 | КДМ0-175-7 | Шкив |
Загрузка ...
|
|
| 31 | КДМ2-23-5Г | Транспортер цепной |
Загрузка ...
|
|
| 32 | С(В)-3750IVПСх | Ремень |
Загрузка ...
|
|
| 33 | 28x16-1450 | Ремень |
Загрузка ...
|
|
| 34 | Звездочка | Звездочка натяжная |
Загрузка ...
|
|
| 35 | С(В)-2240IVПСх | Ремень |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
