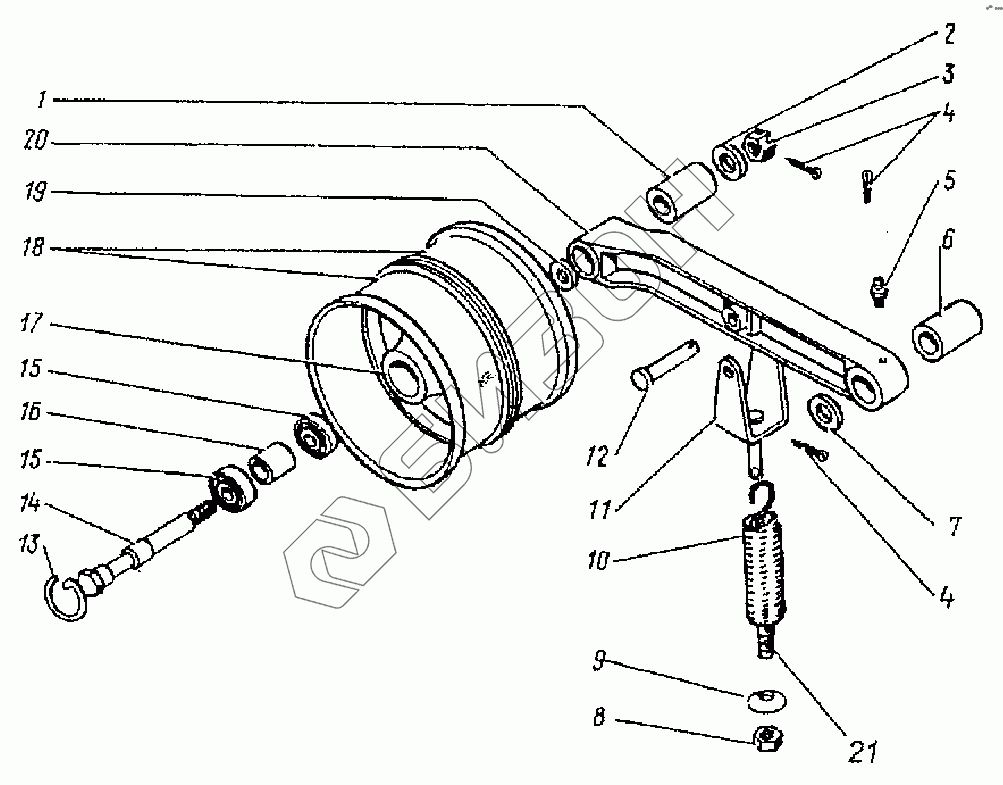

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Шкив натяжной КДМ3-19
/117.gif)
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД6701 | Втулка |
Загрузка ...
|
|
| 2 | А.14.02.019 | Шайба |
Загрузка ...
|
|
| 3 | М14-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 4 | 3,2х32.019 | Шплинт |
Загрузка ...
|
|
| 5 | 1.3.Ц6Хр | Масленка |
Загрузка ...
|
|
| 6 | КД6700 | Втулка |
Загрузка ...
|
|
| 7 | А.16.02.019 | Шайба |
Загрузка ...
|
|
| 8 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 44Б-60433 | Шайба |
Загрузка ...
|
|
| 10 | 54-0-124-5 | Пружина |
Загрузка ...
|
|
| 11 | КДМ3-19-2 | Вилка |
Загрузка ...
|
|
| 12 | 6-12b12х65.10.Ц9 | Ось |
Загрузка ...
|
|
| 13 | 60290 | Кольцо стопорное |
Загрузка ...
|
|
| 14 | КДМ6069 | Ось |
Загрузка ...
|
|
| 15 | 180204С17 | Подшипник |
Загрузка ...
|
|
| 16 | 80068 | Втулка |
Загрузка ...
|
|
| 17 | 10189А | Ступица |
Загрузка ...
|
|
| 18 | 44Б-40920 | Обод |
Загрузка ...
|
|
| 19 | 75Ш-48023 | Втулка |
Загрузка ...
|
|
| 20 | КД2084 | Рычаг |
Загрузка ...
|
|
| 21 | КДМ60115 | Болт натяжной |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
