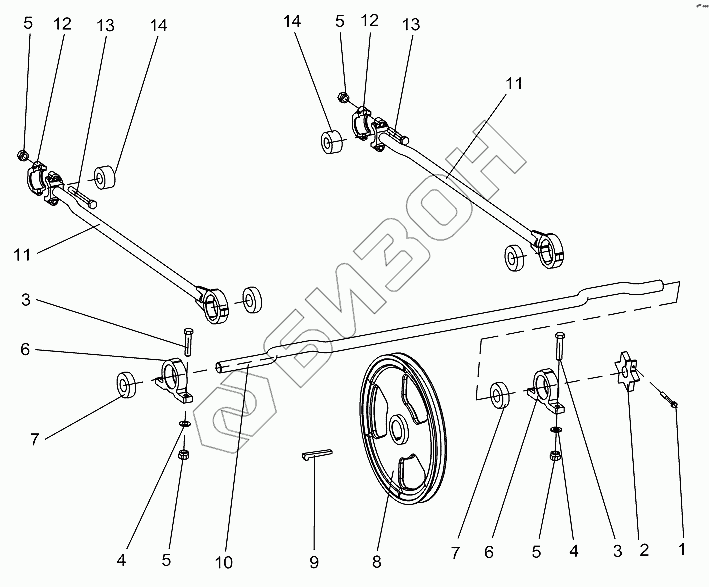

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Вал колебательный КДМ 2-29Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
5
5
5
6
6
7
7
8
9
10
11
11
12
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М6-6gx45.66.019 Болт
Загрузка ...
2 КДМ1174А-01 Формиратор сигнала
Загрузка ...
3 М10х1,25-6gx45.88.35.019 Болт
Загрузка ...
4 А10.01.019 Шайба
Загрузка ...
5 КДМ0-235 Гайка
Загрузка ...
6 Н.027.004-04А Корпус подшипника
Загрузка ...
7 1680206К7С17 Подшипник
Загрузка ...
8 КДМ1023 Шкив
Загрузка ...
9 54-61807А Шпонка 8х7х50
Загрузка ...
10 60195Б Вал
Загрузка ...
11 КДМ2-29-1-1 Шатун
Загрузка ...
12 44-20033А Крышка
Загрузка ...
13 М10х1,25-6gx80.88.35.019 Болт
Загрузка ...
14 44-00239 Втулка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
