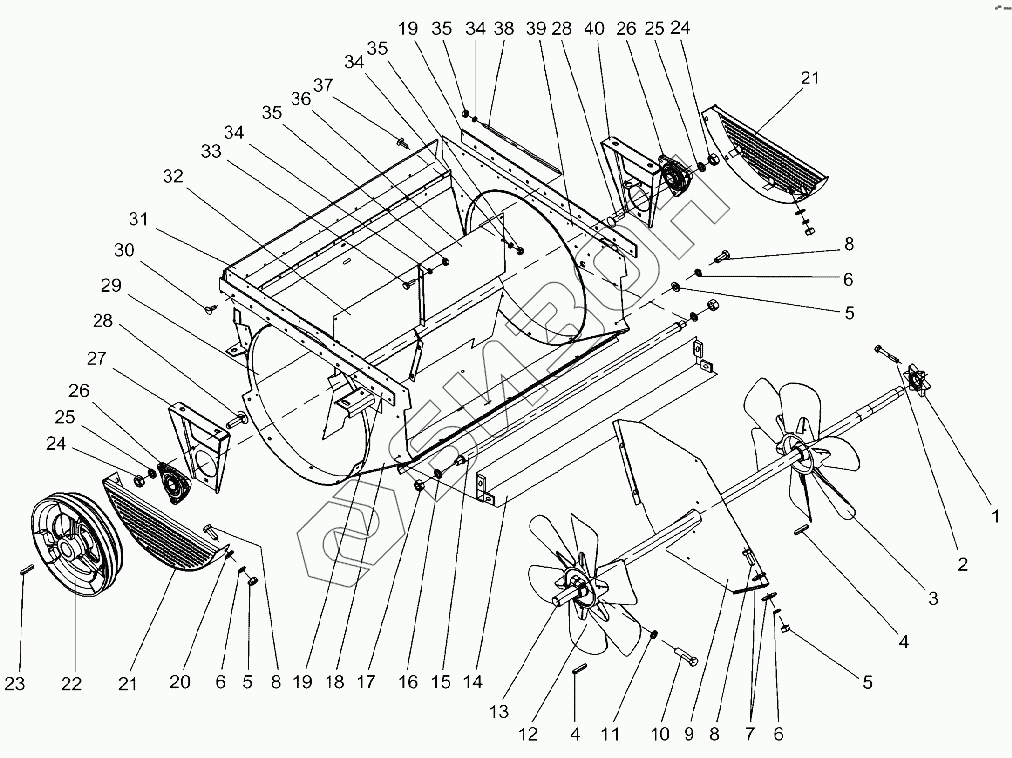

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Вентилятор КДМ 2-18Ж
/78.gif)
1
2
3
4
4
5
5
5
6
6
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
23
24
24
25
25
26
26
27
28
28
29
30
31
32
33
34
34
34
35
35
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ1174А-02 | Формиратор сигнала |
Загрузка ...
|
|
| 2 | М6-45-7795 | Болт |
Загрузка ...
|
|
| 3 | 12Г.21.05.02.000 | Колесо рабочее правое (2555) |
Загрузка ...
|
|
| 4 | 10х8х56-23360 | Шпонка |
Загрузка ...
|
|
| 5 | М8-5915 | Гайка |
Загрузка ...
|
|
| 6 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 7 | 8-6958 | Шайба |
Загрузка ...
|
|
| 8 | М8х20-7796 | Болт |
Загрузка ...
|
|
| 9 | КДМ4632А | Щит |
Загрузка ...
|
|
| 10 | М12х50-7796 | Болт |
Загрузка ...
|
|
| 11 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 12 | 12Г.21.05.01.000 | Колесо рабочее левое (2556) |
Загрузка ...
|
|
| 13 | КДМ6294Б | Вал вентилятора |
Загрузка ...
|
|
| 14 | 12.21.05.07.000 | Клапан |
Загрузка ...
|
|
| 15 | КДМ2-18-8А | Распорка |
Загрузка ...
|
|
| 16 | 20.65Г-6402 | Шайба |
Загрузка ...
|
|
| 17 | М20х1,5-5915 | Гайка |
Загрузка ...
|
|
| 18 | 12Г.21.05.03.010 | Боковина левая |
Загрузка ...
|
|
| 19 | 12Г.21.05.03.005 | Уплотнитель |
Загрузка ...
|
|
| 20 | 8-11371 | Шайба |
Загрузка ...
|
|
| 21 | 12.21.05.00.010 | Кожух защитный (2554) |
Загрузка ...
|
|
| 22 | КДМ1024А | Шкив |
Загрузка ...
|
|
| 23 | 54-61807 | Шпонка |
Загрузка ...
|
|
| 24 | М10-5915 | Гайка |
Загрузка ...
|
|
| 25 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 26 | КДМ2-300-02 | Подшипник |
Загрузка ...
|
|
| 27 | 12.21.05.00.413 | Подвеска (2553) |
Загрузка ...
|
|
| 28 | М10х35-7802 | Болт |
Загрузка ...
|
|
| 29 | 12Г.21.05.03.000 | Кожух вентилятора |
Загрузка ...
|
|
| 30 | 140-5х12-23.2.437 | Заклепка |
Загрузка ...
|
|
| 31 | 12Г.21.05.03.004 | Уплотнение |
Загрузка ...
|
|
| 32 | 12.21.05.03.414 | Перегородка правая (2552) |
Загрузка ...
|
|
| 33 | М6х16-7798 | Болт |
Загрузка ...
|
|
| 34 | 6.65Г-6402 | Шайба |
Загрузка ...
|
|
| 35 | М6-5915 | Гайка |
Загрузка ...
|
|
| 36 | 12.21.05.03.415 | Перегородка левая (2551) |
Загрузка ...
|
|
| 37 | 140-5х16-23.2.437 | Заклепка |
Загрузка ...
|
|
| 38 | КДМ6303 | Растяжка |
Загрузка ...
|
|
| 39 | 12Г.21.05.03.020 | Боковина правая |
Загрузка ...
|
|
| 40 | КДМ2-18-10 | Подвеска |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
