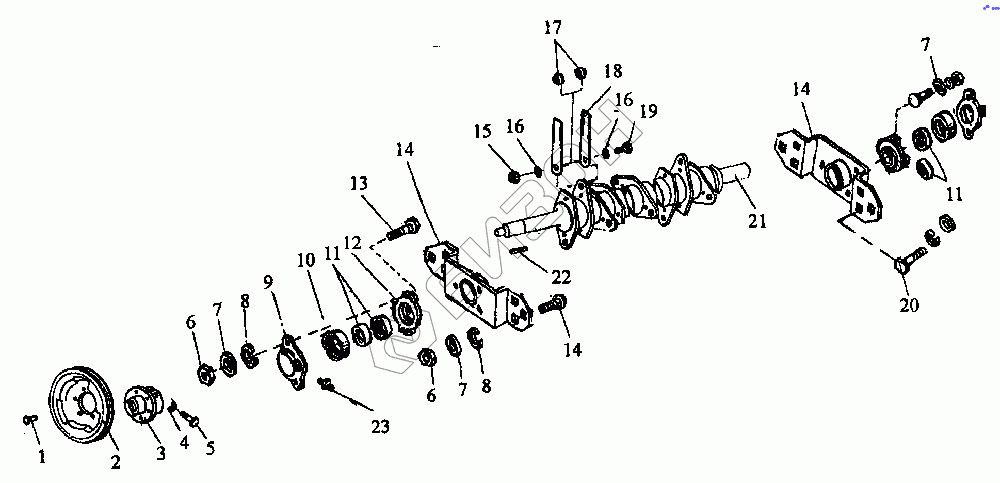

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Барабан
1
2
3
4
5
7
7
7
8
8
9
10
11
11
12
13
14
14
14
15
16
16
17
18
19
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8х32 | Заклепка |
Загрузка ...
|
|
| 2 | КДМ 1022Б | Шкив |
Загрузка ...
|
|
| 3 | КДМ 6835А | Ступица |
Загрузка ...
|
|
| 4 | 12.65 Г.019 | Шайба |
Загрузка ...
|
|
| 5 | М12х55 | Болт |
Загрузка ...
|
|
| 7 | 10.65Г.019 | Шайба |
Загрузка ...
|
|
| 8 | А10.2.СТ. 3.019 | Шайба |
Загрузка ...
|
|
| 9 | Н.026.166.РТ | Крышка подшипника |
Загрузка ...
|
|
| 10 | 11210К | Подшипник |
Загрузка ...
|
|
| 11 | 1-2-50х70-1 | Манжета |
Загрузка ...
|
|
| 12 | Н.026.308РТМ А.23. 2.026-84 | Корпус подшипника |
Загрузка ...
|
|
| 13 | М10х40.46.019 | Болт |
Загрузка ...
|
|
| 14 | М10х40.46.019 | Болт |
Загрузка ...
|
|
| 14 | 12.27.03.04.010 | Кронштейн |
Загрузка ...
|
|
| 15 | КДМ 0-235 | Гайка |
Загрузка ...
|
|
| 16 | 12.27.03.01.613А | Шайба |
Загрузка ...
|
|
| 17 | 12.27.03.01.612А | Втулка |
Загрузка ...
|
|
| 18 | 12.27.03.01.447 | Нож |
Загрузка ...
|
|
| 19 | М10х1,25х55 | Болт |
Загрузка ...
|
|
| 20 | 14х9х63 | Шпонка |
Загрузка ...
|
|
| 21 | 12.27.03.01.010Г | Вал |
Загрузка ...
|
|
| 22 | 12х8х56 | Шпонка |
Загрузка ...
|
|
| 23 | 1.3 Ц6 | Масленка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
