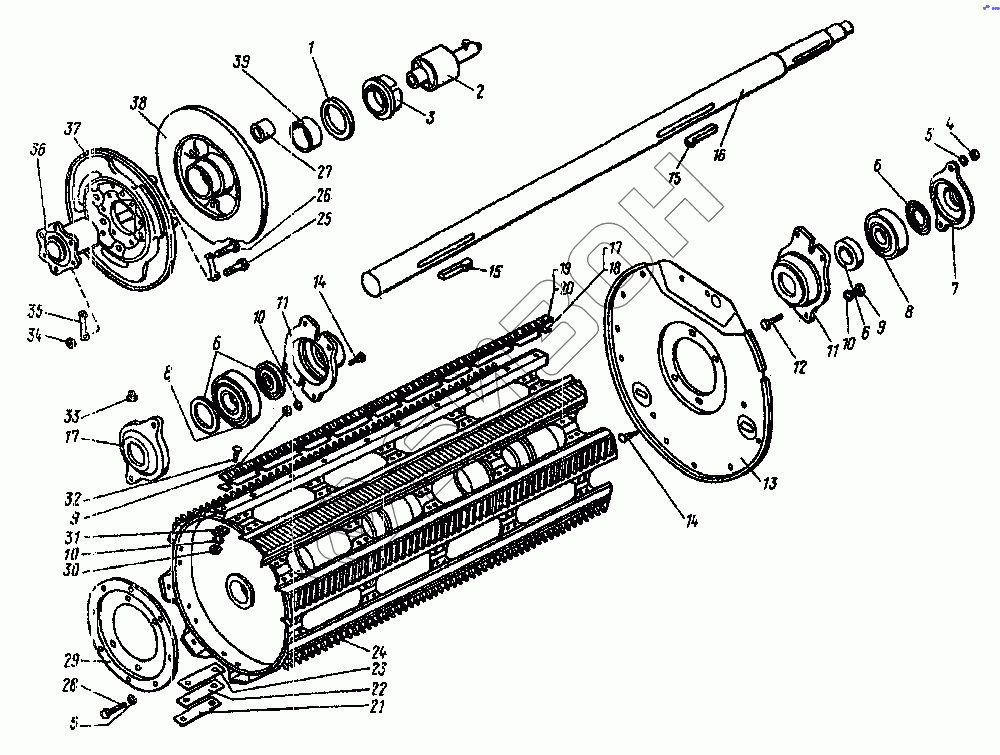

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Барабан
1
2
3
4
5
5
6
6
6
7
8
8
9
9
10
10
10
11
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КДМ 40763А | Шайба |
Загрузка ...
|
|
| 2 | ГА-76010АШШ ЕДЦГ 062.000 или ГА-76010 М | Гидроцилиндр |
Загрузка ...
|
|
| 3 | КДМ 6443Г | Втулка |
Загрузка ...
|
|
| 4 | М10-5915 | Гайка |
Загрузка ...
|
|
| 5 | 10.65Г-6402 | Шайба |
Загрузка ...
|
|
| 6 | 1-2-60х85-1 | Манжета |
Загрузка ...
|
|
| 7 | 44Б- 10090 | Крышка подшипника |
Загрузка ...
|
|
| 8 | 11312 | Подшипник |
Загрузка ...
|
|
| 9 | М12-5915 | Гайка |
Загрузка ...
|
|
| 10 | 12.65Г-6402 | Шайба |
Загрузка ...
|
|
| 11 | 44Б- 10089 | Корпус подшипника |
Загрузка ...
|
|
| 12 | М10х40-7795 | Болт |
Загрузка ...
|
|
| 13 | КДМ 2-8-7А | Фланец |
Загрузка ...
|
|
| 14 | М12х40-7802 | Болт |
Загрузка ...
|
|
| 15 | КДМ 60087 | Шпонка специальная |
Загрузка ...
|
|
| 16 | КДМ 6046Ж | Вал барабана |
Загрузка ...
|
|
| 17 | 42065 | Прокладка |
Загрузка ...
|
|
| 18 | 40257 | Пластинка |
Загрузка ...
|
|
| 19 | 70045А | Бич |
Загрузка ...
|
|
| 20 | 70046А | Бич |
Загрузка ...
|
|
| 21 | 42000 | Пластина балансировочная |
Загрузка ...
|
|
| 22 | 41999 | Пластина балансировочная |
Загрузка ...
|
|
| 23 | 41998 | Пластина балансировочная |
Загрузка ...
|
|
| 24 | КДМ 2-8-1 | Остов барабана |
Загрузка ...
|
|
| 25 | М14х55-78 17 | Болт |
Загрузка ...
|
|
| 26 | М14х55-7796 | Болт |
Загрузка ...
|
|
| 27 | КДМ 0057 | Втулка |
Загрузка ...
|
|
| 28 | М10х20-7796 | Болт |
Загрузка ...
|
|
| 29 | КДМ 4137 | Фланец переходной |
Загрузка ...
|
|
| 30 | М12х1,25-5915 | Гайка |
Загрузка ...
|
|
| 31 | 44-50243 | Шайба |
Загрузка ...
|
|
| 32 | 61382 | Болт специальный |
Загрузка ...
|
|
| 33 | 2.3.45Ц6Хр | Масленка |
Загрузка ...
|
|
| 34 | М14-5915 | Гайка |
Загрузка ...
|
|
| 35 | КДМ 40781 | Пластина замочная |
Загрузка ...
|
|
| 36 | КДМ 6442 | Ступица |
Загрузка ...
|
|
| 37 | КДМ 1073Б | Диск |
Загрузка ...
|
|
| 38 | КДМ 1072Б | Диск малый подвижный |
Загрузка ...
|
|
| 39 | 54-00229 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
