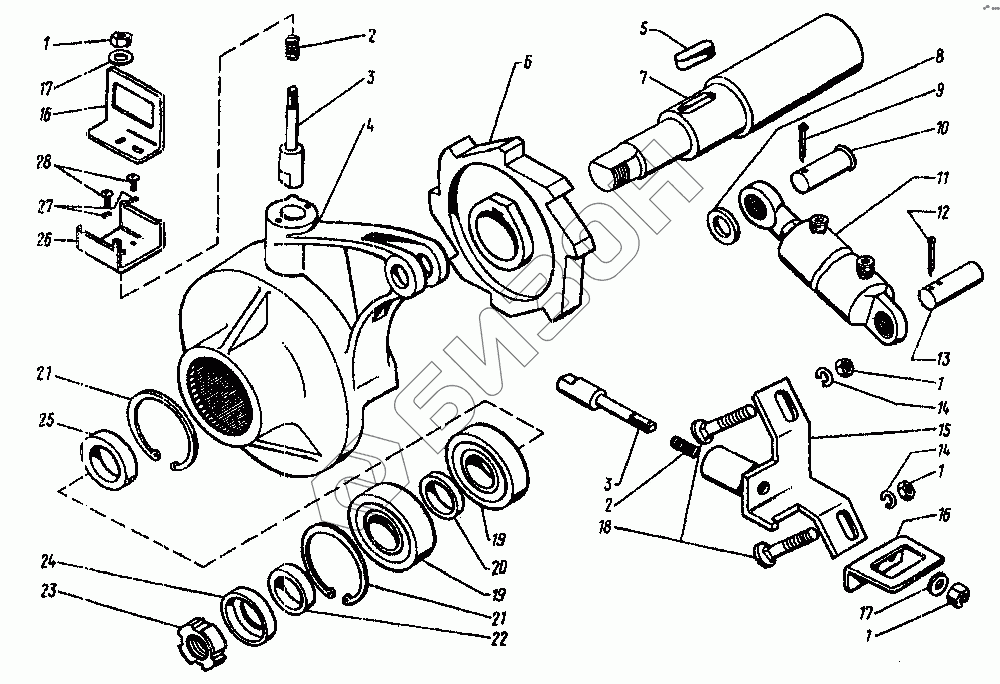

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Механизм обратной прокрутки барабанов
1
1
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-5915 | Гайка |
Загрузка ...
|
|
| 2 | КДМ 6996 | Пружина |
Загрузка ...
|
|
| 3 | КДМ 6981Б | Фиксатор |
Загрузка ...
|
|
| 4 | КДМ 2040 | Рычаг |
Загрузка ...
|
|
| 5 | 14х9х36-23360 | Шпонка |
Загрузка ...
|
|
| 6 | КДМ 2-105 | Храповик |
Загрузка ...
|
|
| 7 | КДМ 6046Ж | Вал барабана |
Загрузка ...
|
|
| 8 | 20-11371 | Шайба |
Загрузка ...
|
|
| 9 | 5х28-397 | Шплинт |
Загрузка ...
|
|
| 10 | 20х55-9650 | Ось |
Загрузка ...
|
|
| 11 | ГА-93.000-02 | Гидроцилиндр |
Загрузка ...
|
|
| 12 | 4х36-397 | Шплинт |
Загрузка ...
|
|
| 13 | КД 6349А-01 | Ось гидроцилиндра |
Загрузка ...
|
|
| 14 | 10.65Г-6402-01 | Шайба |
Загрузка ...
|
|
| 15 | КДМ 0-3-1А | Кронштейн |
Загрузка ...
|
|
| 16 | КДМ 41128 | Ручка |
Загрузка ...
|
|
| 17 | 10-11371 | Шайба |
Загрузка ...
|
|
| 18 | М10х75-7802 | Болт |
Загрузка ...
|
|
| 19 | 180508 | Подшипник |
Загрузка ...
|
|
| 20 | КДМ 8286 | Втулка дистанционная |
Загрузка ...
|
|
| 21 | С 80- 13943 | Кольцо |
Загрузка ...
|
|
| 22 | КДМ 8242 | Втулка |
Загрузка ...
|
|
| 23 | КДМ 8065 | Гайка |
Загрузка ...
|
|
| 24 | 3518050-94014 | Шайба замочная |
Загрузка ...
|
|
| 25 | КДМ 8175 | Втулка |
Загрузка ...
|
|
| 26 | КДМ 5414 | Упор |
Загрузка ...
|
|
| 27 | 6.65Г- 6402 | Шайба |
Загрузка ...
|
|
| 28 | М6х16-17473 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
