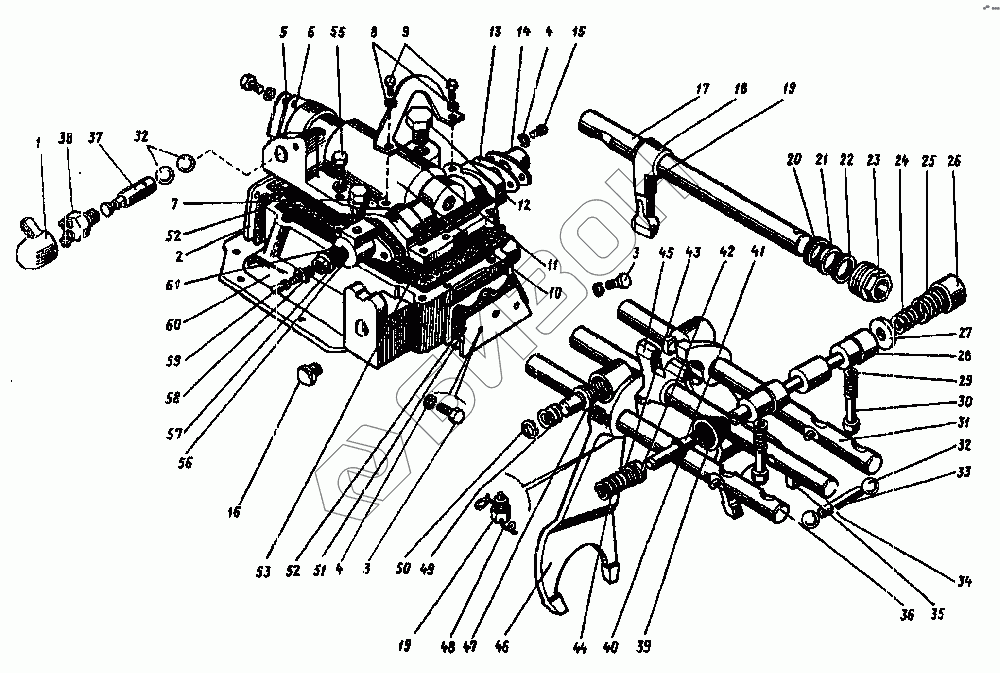

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Механизм переключения коробки диапазонов
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КД 0209 | Колпачок |
Загрузка ...
|
|
| 2 | МВГ-1202426 | Крышка корпуса механизма переключения |
Загрузка ...
|
|
| 3 | М3х20-7796 | Болт |
Загрузка ...
|
|
| 4 | 8Т-6402 | Шайба |
Загрузка ...
|
|
| 5 | МВТ-1202428 | Крышка блокировки |
Загрузка ...
|
|
| 6 | МВГ-1202017 | Прокладка крышки блокировки |
Загрузка ...
|
|
| 7 | МВГ-1202021 | Заглушка |
Загрузка ...
|
|
| 8 | 10Т.65Г-6402 | Шайба |
Загрузка ...
|
|
| 9 | М10х 160-7798 | Болт |
Загрузка ...
|
|
| 10 | МВГ-1202105 | Корпус блокировки |
Загрузка ...
|
|
| 11 | МВГ-1202423 | Кронштейн |
Загрузка ...
|
|
| 12 | МВГ-1203 104 | Пробка |
Загрузка ...
|
|
| 13 | МВГ-1202018 | Прокладка крышки корпуса блокировки |
Загрузка ...
|
|
| 14 | МВГ-1202014 | Крышка корпуса блокировки |
Загрузка ...
|
|
| 15 | М8х25-7796 | Болт |
Загрузка ...
|
|
| 16 | МВГ-1202671 | Пробка |
Загрузка ...
|
|
| 17 | МВГ-1202633А | Шток управления |
Загрузка ...
|
|
| 18 | МВГ-1202632 | Рычаг вилок переключения |
Загрузка ...
|
|
| 19 | МВГ-1202639А | Болт штока |
Загрузка ...
|
|
| 20 | 022-028-36-9833 | Кольцо |
Загрузка ...
|
|
| 21 | МВГ-1202427 | Шайба уплотнения штока |
Загрузка ...
|
|
| 22 | СП-30-21-5-6308 | Кольцо |
Загрузка ...
|
|
| 23 | МВГ-1202629 | Гайка уплотнения штока |
Загрузка ...
|
|
| 24 | МВГ-1202638 | Пружина внутренняя блокировки |
Загрузка ...
|
|
| 25 | МВГ-1202641 | Пружина возвратная гидроцилиндра блокировки |
Загрузка ...
|
|
| 26 | МВГ-1202802 | Втулка, ограничительная |
Загрузка ...
|
|
| 27 | МВГ-1202627 | Шайба штока блокировки |
Загрузка ...
|
|
| 28 | МВГ-1202628 | Шток блокировки |
Загрузка ...
|
|
| 29 | МВГ-1202636 | Пружина фиксатора |
Загрузка ...
|
|
| 30 | МВГ-1202637 | Фиксатор штока диапазонов |
Загрузка ...
|
|
| 31 | МВГ-1202662А | Шток нижний переключения диапазонов |
Загрузка ...
|
|
| 32 | 11.112-3722 | Шарик |
Загрузка ...
|
|
| 33 | МВГ-1202631 | Палец блокировки |
Загрузка ...
|
|
| 34 | МВГ-1202635 | Шток разделителя |
Загрузка ...
|
|
| 35 | МВГ-1202657 | Вилка переключения нижняя |
Загрузка ...
|
|
| 36 | МВГ-1202656А | Шток верхний переключения диапазонов |
Загрузка ...
|
|
| 37 | МВГ-1202210 | Толкатель выключателя |
Загрузка ...
|
|
| 38 | ВК-403ТУ 37.003.188-76 | Выключатель |
Загрузка ...
|
|
| 39 | МВГ-1202024 | Чехол защитный гидроцшшндра блокировки |
Загрузка ...
|
|
| 40 | МВГ-1202023 | Шайба защитная |
Загрузка ...
|
|
| 41 | МВГ-1202649 | Шток гидроцилиндра блокировки |
Загрузка ...
|
|
| 42 | ГА-49004 | Манжета уплотнительная |
Загрузка ...
|
|
| 43 | МВГ-1202022 | Шайба |
Загрузка ...
|
|
| 44 | ГА-35602 | Пружина |
Загрузка ...
|
|
| 45 | МВГ-1202634 | Разделитель рычага вилок переключения |
Загрузка ...
|
|
| 46 | МВГ-1202661 | Вилка переключения верхняя |
Загрузка ...
|
|
| 47 | МВГ-1202658 | Штифт вилки переключения |
Загрузка ...
|
|
| 48 | 1,0-0-4-3282 | Проволока 0,6 м |
Загрузка ...
|
|
| 49 | МВГ-1202659 | Пружина штифта вилки |
Загрузка ...
|
|
| 50 | С32-13941 | Кольцо |
Загрузка ...
|
|
| 51 | МВГ-1202426-01 | Крышка корпуса механизма переключения |
Загрузка ...
|
|
| 52 | МВГ-1202015 | Прокладка крышки корпуса механизма переключения |
Загрузка ...
|
|
| 53 | МВГ-1202016 | Прокладка корпуса блокировки |
Загрузка ...
|
|
| 55 | М8х35-7798 | Болт |
Загрузка ...
|
|
| 56 | МВГ-1202109 | Корпус |
Загрузка ...
|
|
| 57 | МВГ-1202648 | Штуцер |
Загрузка ...
|
|
| 58 | 54-60269А | Клапан |
Загрузка ...
|
|
| 59 | 75Ш-10034Б | Колпак |
Загрузка ...
|
|
| 60 | МВГ-1202104 | Корпус механизма переключения диапазонов |
Загрузка ...
|
|
| 61 | 023-028-30-2-2-9883 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
