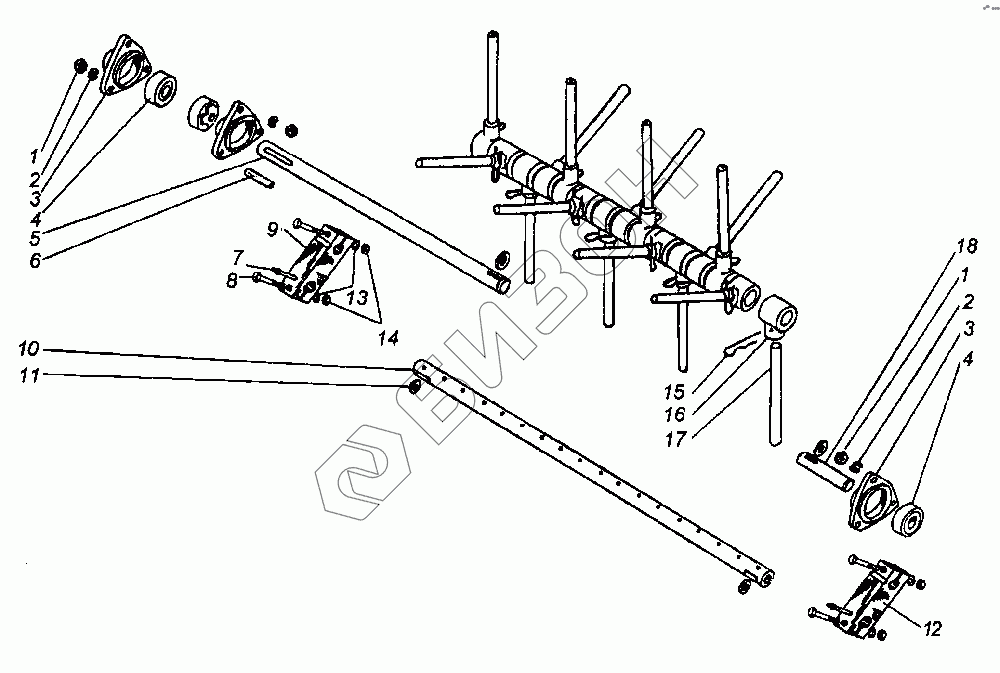

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Пальчиковый механизм шнека жатки
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-5915 | Гайка |
Загрузка ...
|
|
| 2 | 8.65Г-6402 | Шайба |
Загрузка ...
|
|
| 3 | Н.027.103 | Корпус подшипника |
Загрузка ...
|
|
| 4 | 1680205С17 | Шарикоподшипник |
Загрузка ...
|
|
| 5 | 55-61863 | Ось шнека правая |
Загрузка ...
|
|
| 6 | 8х7х63-23360 | Шпонка |
Загрузка ...
|
|
| 7 | 13.УХЛ1 | Масленка |
Загрузка ...
|
|
| 8 | М12х75-7795 | Болт |
Загрузка ...
|
|
| 9 | ЖКН 5-5-2-4-01 | Подвеска с трубкой |
Загрузка ...
|
|
| 10 | 54-1-2-2-6-1А | Труба с заглушками |
Загрузка ...
|
|
| 11 | 60144 | Шпонка |
Загрузка ...
|
|
| 12 | ЖКН 6-1-91 | Подвеска |
Загрузка ...
|
|
| 13 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 14 | М12-7Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 54-61967 | Шплинт |
Загрузка ...
|
|
| 16 | 54-10198 | Втулка пальца |
Загрузка ...
|
|
| 17 | 54-61968 | Палец |
Загрузка ...
|
|
| 18 | ЖКН 6-2-27-01 | Ось |
Загрузка ...
|
|
| 19 | М8х16-7796 | Болт |
Загрузка ...
|
|
| 20 | ЖКН 4401 | Крышка |
Загрузка ...
|
|
| 21 | ЖКН 5-2-36-1 | Шнек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
