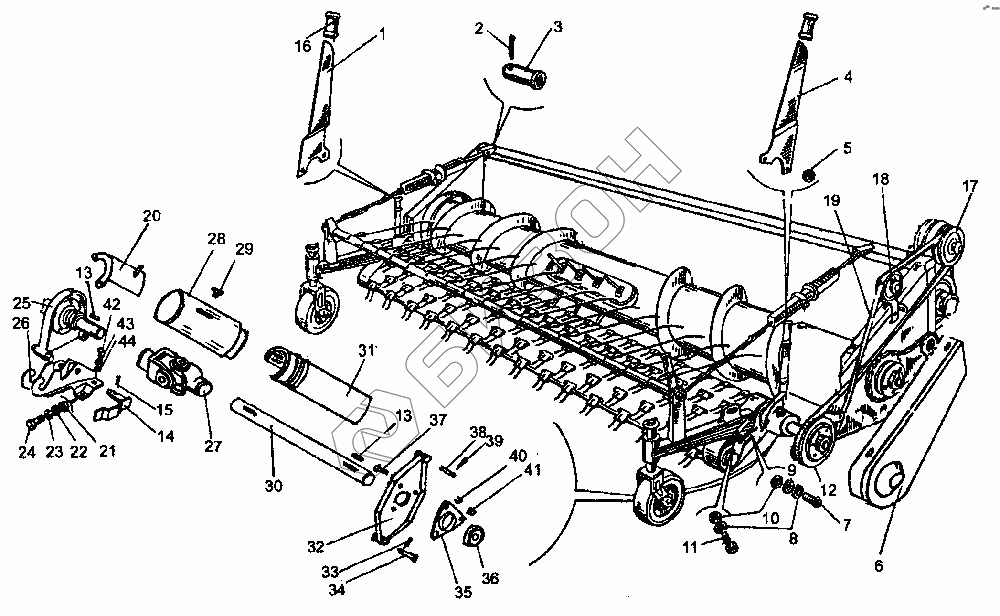

Графический каталог запасных частей к технике: КЗК Енисей КЗС-950. Платформа-подбрщик
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПП-3.01.06.000-01 | Рычаг |
Загрузка ...
|
|
| 2 | 4х28.019 | Шплинт |
Загрузка ...
|
|
| 3 | 6-16В2х55.35 Ц9Хр | Ось |
Загрузка ...
|
|
| 4 | ПП-3.01.06.000 | Рычаг |
Загрузка ...
|
|
| 5 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 6 | ЖКН 6-10 | Щит ограждения |
Загрузка ...
|
|
| 7 | М12-6х30.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | 12Т65Г.019 | Шайба |
Загрузка ...
|
|
| 9 | 12х2.01.08кп.01 | Шайба |
Загрузка ...
|
|
| 10 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 11 | М12-6х.25.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | ПП-3.09.00.000 | Шкив |
Загрузка ...
|
|
| 13 | 8х7х40 | Шпонка |
Загрузка ...
|
|
| 14 | ПП-3.16.00.000 | Ось |
Загрузка ...
|
|
| 15 | 44-60266 | Шплинт |
Загрузка ...
|
|
| 16 | ПП-3.01.06.009 | Ручка |
Загрузка ...
|
|
| 17 | 34-101-5А | Шкив |
Загрузка ...
|
|
| 18 | 34-101-4Б | Шкив натяжной |
Загрузка ...
|
|
| 19 | С 3585 | Ремень с жаткой ЖКН-5 |
Загрузка ...
|
|
| 19 | С 3350 | Ремень |
Загрузка ...
|
|
| 20 | ПП-3.07.00.000 | Кронштейн |
Загрузка ...
|
|
| 21 | М12.6Н.6.019 | Гайка |
Загрузка ...
|
|
| 22 | 12х2.01.08кп.019 | Шайба |
Загрузка ...
|
|
| 23 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 24 | М12х35.46.019 | Болт |
Загрузка ...
|
|
| 25 | ПП-3.01.01.060 | Опора |
Загрузка ...
|
|
| 26 | ПП-3.03.00.000-01 | Кронштейн |
Загрузка ...
|
|
| 27 | Н.051.02.280А | Шарнир карданный |
Загрузка ...
|
|
| 28 | ЖЖ-160 ПП-3.15.00.000 | Кожух |
Загрузка ...
|
|
| 29 | КДМ 0-230-02 | Гайка-барашек |
Загрузка ...
|
|
| 30 | ПП-3.00.00.629 | Вал |
Загрузка ...
|
|
| 31 | ПП-3.19.00.000 | Кожух |
Загрузка ...
|
|
| 32 | ПП-3.04.01.000 | Опора |
Загрузка ...
|
|
| 33 | 4х28.019 | Шплинт |
Загрузка ...
|
|
| 34 | 6-16В12х95.10.ц9 | Ось |
Загрузка ...
|
|
| 35 | Н.027.103А | Корпус подшипника |
Загрузка ...
|
|
| 36 | 1680205К7С17 | Подшипник |
Загрузка ...
|
|
| 37 | М8х35.46.019 | Болт |
Загрузка ...
|
|
| 38 | ПП-3.00.00.628 | Палец |
Загрузка ...
|
|
| 39 | 44-60252 | Шплинт |
Загрузка ...
|
|
| 40 | 8.65Г.019 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 41 | М8.6.019 | Гайка |
Загрузка ...
|
|
| 42 | М12х35.66.019 | Болт |
Загрузка ...
|
|
| 43 | 12.65Г.019 | Шайба |
Загрузка ...
|
|
| 44 | 12.02.СТ.3.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
